Подпорная стенка своими руками устройство и виды

Краткая классификация

Подпорная стена: искусственное ограждение, предотвращающее соскальзывание наземного массива. Он предназначен для огораживания насыпи или котлована, тем самым обезопасив склон. Гидравлические конструкции также воспринимают давление воды.

Подпорные стены могут быть толстыми или тонкостенными, по расположению — независимыми и примыкающими к другим конструкциям. Низкими считаются конструкции до 10 м, средними до 20 м, высокими от 20 м и более.

• толстая стенка,
• тонкая стенка

Хотя подпорные стены считаются инженерными сооружениями в промышленных и сельскохозяйственных зданиях, они также играют эстетическую роль в частных зданиях и участвуют в ландшафтном дизайне. Для самостоятельного возведения рекомендуется устраивать стены небольшой высоты — до 1,2-1,5 м.
Самые высокие — удел профессионалов. Перед началом строительства проводятся инженерно-геологические изыскания и комплексные расчеты. Нетренированный человек не может этого сделать.

Подготовка всего необходимого

Самостоятельно начинать работу не рекомендуется. Для манипуляций вам потребуются:

• контейнеры для габионов;
• вязальная нить;
• каменный заполнитель;
• настраивать;
• якоря;
• лопата;
• молотки.

Габионный степлер может служить инструментом для закрепления деталей. Он может быть пневматическим или механическим. Такие устройства сокращают время, затрачиваемое на работу. Вместо вязальной нити используются кольцевые скобки, скрепляющие сети. Они сделаны из проволоки диаметром 3 мм. Покрытие может быть слоем на основе цинка. Этот материал поставляется в виде ленты, которая вставляется в степлер.

Если устройство подпорной стены из габионов предусматривает ручное соединение элементов с помощью проволоки, ее следует обернуть змейкой. Между витками оставьте расстояние 10 см. Процесс трудоемкий и трудоемкий, но сэкономит деньги. Определить необходимое количество скоб и ниток можно с учетом веса тары.

Дерево

В этом случае не все пиломатериалы подойдут, так как речь идет о толстых и прочных бревнах. Устанавливаются как вертикально, так и горизонтально в зависимости от проекта. При создании подпорной стены из бревен следует учитывать несколько основных моментов:

• диаметр стволов должен быть не менее 25-30 см;
• каждую необходимо закопать в землю на глубину не менее 40 см (параметр определяется исходя из высоты конструкции);
• установить максимально близко друг к другу, чтобы получить надежную опору;
• надежность также дадут фурнитура или хомуты, с помощью которых осуществляется крепление.

Сначала идет фундамент, а затем дренажный слой. Также допустимо сделать простую подушку из щебня, но дерево следует обработать защитой от насекомых и влаги. Это включает:

• профессиональные (есть в наличии);
• машинное масло;
• рубероид.

С обратной стороны насыпается слой любого материала для образования дренажной системы.

Примечание! Для удобства закрепления бревен в земле выкапывается траншея.

Дополнительные рекомендации по созданию и фото габионов

Если объект состоит из арматуры, есть способ экономно использовать заполняющий материал и упростить монтажные работы. Для этого промежутки между стержнями увеличиваются и поверх них укладывается сетка-сетка. Это предотвратит вытекание материала.

Прочный и элегантный забор из каменного габиона

Габионы, используемые в качестве декоративных элементов для улучшения внешней эстетики территории, рекомендуется одомашнивать. В верхней части из натурального или искусственного камня обычно укладывают плитку. Это позволяет замаскировать сеть и, таким образом, улучшить дизайн конструкции.

Крупные предметы разделены на отсеки. Это повысит прочность всей конструкции. Материалом для создания перегородок, называемых диафрагмами, может быть сетка или стержень.

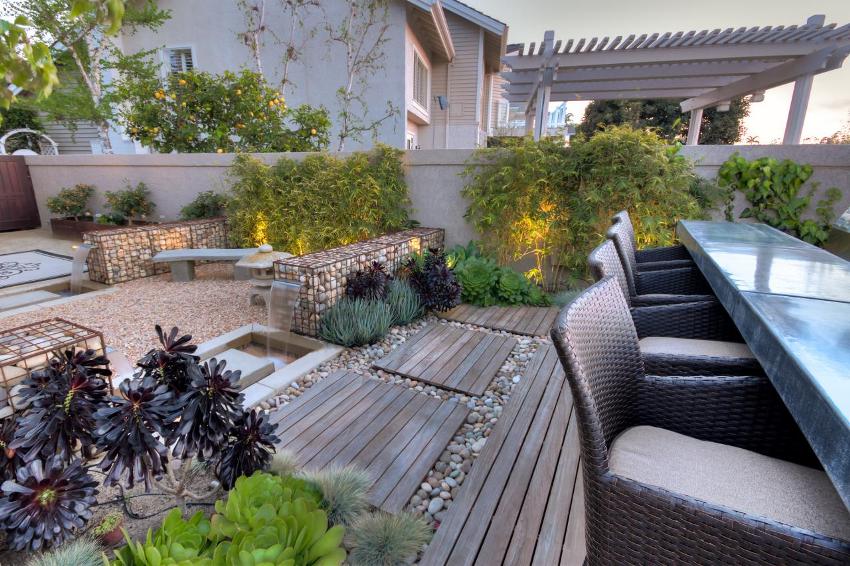

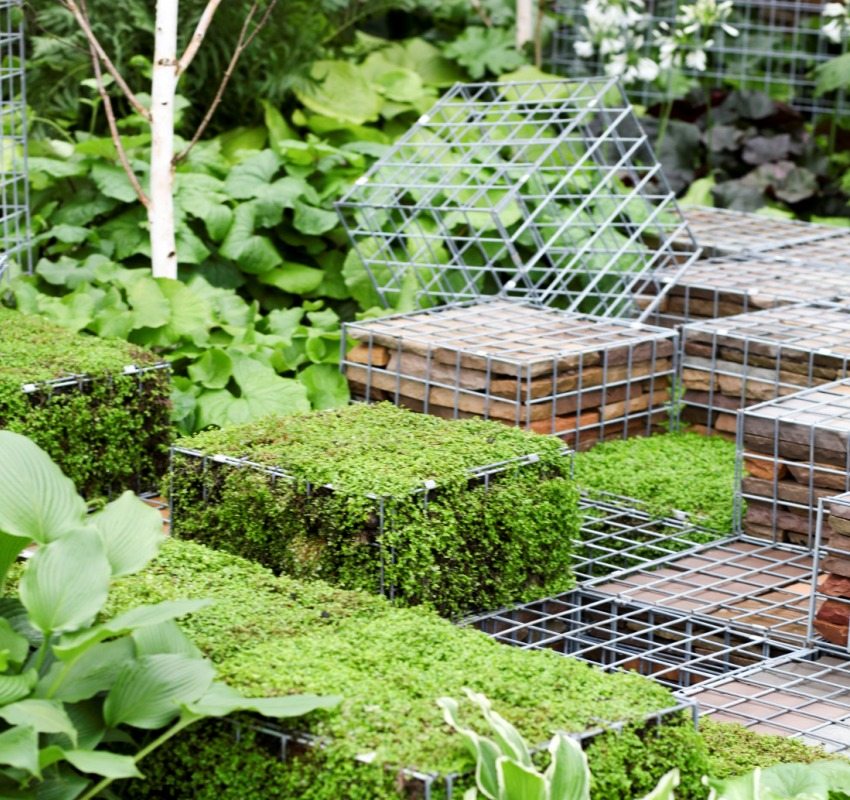

Декоративные габионы на дачном участке

Если для заполнения интерьера использовались мелкие фракции, можно использовать геотекстиль, чтобы мелкие элементы не выходили сквозь крупные камни.

Комбинируя материалы разных видов, размеров и цветов, можно создать необычайно красивую композицию. При возведении заборов допустимо частично комбинировать габионы с другими материалами (деревом, бетоном, кирпичом и так далее). Это касается и других объектов, которые могут находиться на территории. Фантазия дизайна может быть ограничена только бюджетом.

Ярлык:

Подпорная стенка (габионы) своими руками: пошаговая инструкция

При возведении конструкций нужно руководствоваться ВСН-АПК 2.30.05.001 03. Согласно нормативным документам, габионные стены бывают двух типов:

Чаще всего используется первый вариант. Для создания такого элемента необходимы коробчатые габионы. Иногда в качестве основы стены используют плиты (матрасные габионы). Массивная конструкция удерживает землю за счет собственного веса. При изготовлении подпорной стены из габионов следует учитывать некоторые требования:

• При проектировании конструкций с высоким уровнем ответственности выполняется расчет. Во время расчета проверяется устойчивость стены, ее сечение выбирается исходя из высоты и характеристик грунта. Проверка устойчивости включает расчеты на сдвиг, опрокидывание и возможность разрушения опорной части габиона. Для частного строительства с небольшой конструктивной высотой расчет можно не проводить, ширина берется «на глаз».
• При достаточно длинной стене необходимо обеспечить ее жесткость в вертикальной плоскости. Для повышения устойчивости конструкция сделана из ступеней с широким основанием и постепенным сужением кверху. Также могут быть поставлены ригели.
• Высота габиона не должна превышать 7-8 метров. При необходимости установки стены большей высоты согласно нормативным документам наличие доков обязательно. Берма — это относительно широкий горизонтальный откос.

Схема устройства подпорной стены из габионов.

• Верхние габионы не должны выступать над нижними более чем на 15 см.
• При укладке габионов (сетчатых контейнеров) следует соблюдать выделку. Минимальное смещение вертикальных швов одного ряда относительно другого — 25 см.
• Габионы засыпаются каменным материалом на 2-5 см выше отметки емкости. Это необходимо из-за частичного самоуплотнения камней при строительстве под действием вертикальных нагрузок.
• Низкие подпорные стены можно устанавливать на утрамбованном грунте. Перед началом работ участок необходимо очистить и выровнять. При высоте конструкции более 1 м необходимо предусмотреть фундамент. Он может быть выполнен из плоских габионов, под которыми предусмотрена подстилка из песка и гравия. Фундамент также можно залить бетоном. Часто без дренажного устройства у основания не обойтись.

Совет! Под габионы можно положить геотекстиль для стабилизации грунта. Этот материал часто используют для укладки элементов матраса.

Перед началом работ необходимо подготовить материалы и конструкции. Для изготовления подпорных стен рекомендуется использовать коробчатые габионы двойной закрутки с диафрагмами, обеспечивающими большую жесткость. Проволочную сетку необходимо защитить от коррозии.

Емкости для сетчатых габионов можно приобрести уже готовыми. Эти изделия поставляются в сложенном виде. Они могут быть из звеньев цепи или электросварной сетки. В сварных изделиях все элементы обычно уже соединены между собой.

Для вязания звена цепи рекомендуется выбирать нить двойной скрутки с антикоррозийным покрытием. При покупке очень важно обращать внимание на качество провода, как для основной конструкции, так и для соединений. Необходимо закупить материалов больше, чем необходимо, особенно если такие работы проводятся впервые. Резерв должен составлять 5-15% в зависимости от опыта мастера.

Контейнеры сложены электросварной сеткой.

Не рекомендуется начинать работы по возведению подпорной стены только из габионов. Это не касается небольших проектов по озеленению. Для выполнения работ потребуются следующие виды инструментов и материалов:

• готовые емкости для габионов;
• каменный заполнитель;
• качественная вязальная нить;
• еще;
• рычаги, молотки и лопата.

В качестве инструмента для фиксации деталей можно использовать специальный степлер для габиона. Он может быть механическим или пневматическим. Они значительно сокращают время, затрачиваемое на работу. Вместо вязальной нити в этом случае используются специальные скобки в виде петель для крепления сеток. Скобы состоят из габионовой проволоки диаметром 3 мм с цинковым или гальфановым покрытием, поставляемой в ленте (держателе), которая устанавливается в степлер.

При ручном соединении элементов ниткой ее наматывают змейкой (расстояние между витками 10 см) по краю двух скрепляемых элементов. Этот процесс требует много труда и времени, но он сэкономит вам деньги. Необходимое количество проволоки или скоб определяется массой тары и составляет 5-7%.

Инструкции по сборке габионов.

В целом выполнение работ по изготовлению габионов выглядит следующим образом:

1. Распаковка готовой тары. Далее на ровную поверхность укладывается один из элементов, приподнимаются и расправляются боковые стенки, проверяется однородность деталей и геометрическая форма сетки. Если дно, стенки и крышка не соединены, их соединяют между собой степлером или резьбой.
2. На следующем этапе устанавливаются диафрагмы (при необходимости). Их шаг толще 75 или 100 см. Диафрагмы вяжутся стенками и дном.
3. Проверьте положение вершин и углов коробки. В указанном выше порядке нужно собрать несколько элементов, из которых будет создан первый ряд габиона.
4. Несколько готовых емкостей выстраиваются в ряд. При необходимости их крепят к земле или друг к другу анкерами и кольцами.
5. Следующим шагом будет заполнение емкостей первого ряда каменным материалом. Камни нужно уложить плотно. Заполнение объема осуществляется в несколько этапов (для емкостей высотой 50 см — в два, высотой 100 см — в три). После заполнения каждого слоя конструкция укрепляется завязкой завязок из вязальной нити. Они фиксируют положение стен относительно друг друга.
6. Заполнив сетку, закройте крышку и закрепите скобами или проволокой.
7. Все предыдущие действия повторяются для следующего ряда габионов. Верхний и нижний контейнеры связаны между собой по углам или точкам крепления диафрагмы.

Фото подпорной стены из габиона.

Совет! Если необходимо запустить строку в несколько шагов, последний контейнер остается пустым. Следующий элемент нужно будет прикрепить к нему по периметру боковой грани. Сделать это с помещенными внутрь камнями практически невозможно.

После завершения монтажа стены заливаются. Это можно сделать вручную (с небольшими объемами) или с помощью специального оборудования. Будьте осторожны при установке экскаватора на склоне. Материал засыпки: песок средней и крупной крупности с послойным уплотнением.

Выбор каменного материала

Контейнеры коробчатой ​​формы заполняются камнями размером 15-25 см. Для плоских элементов, используемых в качестве основы, необходимо подбирать заполнитель фракцией 8,5-15 см.

Материал подбирается с учетом эстетических потребностей. Чтобы обеспечить привлекательный внешний вид ограждения или подпорной стены, передние грани можно оформить из крупных чистых камней, а для основного объема можно использовать более дешевый заполнитель. Могут использоваться местные материалы, такие как гравий или щебень (в зависимости от рекомендованного размера зерна).

Материалы

Подпорные стены из бетона, железобетона, бутового бетона, кирпича, камня, металла, дерева. Также используются габионы — сети, заполненные камнями или землей.

Выбор материала продиктован технико-экономическими соображениями, доступностью и сроком службы:

• Железобетон для монолитных конструкций должен иметь марку М150-М200, для сборного М200-М400.
• Качественный красный кирпич М 200. Для кладки с низкой влажностью грунта можно использовать раствор М25, высокий — М50 и другие. Силикатный кирпич использовать нельзя, он быстро разрушается от контакта с землей.
• Для кладки из бутового бетона класс камня должен быть не ниже 150-200, а раствор должен быть не ниже M50. Кроме того, для его изготовления следует использовать качественный портландцемент.

Чем ниже рабочая температура стены, тем выше должна быть степень морозостойкости бетона.

Для армирования рекомендуется арматурная сталь класса A-III или A-II с периодическим профилем. Гладкая проволока допускается для изготовления монтажных рам или фурнитуры.

Если температура зимой опускается ниже -30 ° С, то марка стали для армирования должна быть самой высокой.

Основные области применения габионов

Хотя изначально габионы использовались для работ по консолидации земель, со временем сфера их применения значительно расширилась и из конструкции, имеющей сугубо утилитарное значение, они постепенно стали превращаться в элементы декоративного оформления окружающего пространства.

Следовательно, габионы, помимо использования в качестве подпорных стен при строительстве различных строительных объектов и сооружений, для укрепления дорожных оснований или защиты почвы от эрозии, также используются в качестве элементов ландшафтного дизайна, таких как:

• каменное основание для газона;
• разделительная структура при зонировании участка;
• декоративное оформление клумб, арок, сада;
• например, садовые дорожки, ступеньки, лестницы или переходы из одного участка участка в другой;
• как основа для производства садовой мебели (столы, скамейки, скамейки);
• для декоративной отделки берегов естественных водоемов, прилегающих к участку, или при строительстве искусственных водоемов;
• для изготовления ландшафтной скульптуры.

Можно даже оборудовать своими руками забор из габионов, который помимо своей основной функции поможет защитить участок от проникновения уличного шума, звуков и ветра.

Типичные формы

Благодаря разнообразию сетчатых каркасов создаются всевозможные дизайны. Различают 4 вида подгонки габионов:

• плоский (матрас) — большие, но невысокие сетчатые блоки используются для укрепления и украшения откосов участка, берега или дна водоема;
• коробчатые — прямоугольные или квадратные используются в оформлении садов для зонирования и выкладки уличной мебели;
• цилиндрические (мешки) без ребер жесткости и перемычек, пригодны для конструкций на труднопроходимой местности;
• художественные — в виде фигурок людей или животных изготавливаются с помощью фурнитуры с помощью сварочного аппарата.

Популярны готовые изделия в виде коробки. Такие блоки, как детские, используются для изготовления декоративных заборов, подпорных стен, садовой мебели и других украшений дачного участка.

Коробчатые габионы с камнями иногда ограждают на клумбах в южных странах

Эксплуатационные преимущества габионов

Для благоустройства или защиты участка можно купить как готовые конструкции, которые, правда, перевозятся в разборном состоянии, так и сделать их можно своими руками. Самостоятельное изготовление габионов тоже не представляет особой сложности. Достаточно приобрести необходимый материал и инструменты. Но использование габионов дает неоспоримые преимущества:

надежность и прочность, устойчивость к деформациям и смещениям грунта;
срок службы при условии использования качественных металлических материалов и правильной установки может длиться более ста лет, не теряя презентабельности, а лишь приобретая благородный вид за счет прорастания растений;
гидроизоляция, являясь, по сути, барьерными конструкциями, габионы не препятствуют движению воды, а значит, не создают условий для ее застоя;
возможность изготавливать изделия любой формы, размера и конфигурации, что очень ценно при создании ландшафтных композиций;
установка габионов несложная, и это под силу даже человеку;
они не требуют особого ухода или обслуживания.

Использование различных материалов для заполнения габиона расширяет возможности дизайнерских решений, позволяя максимально раскрыть естественную красоту цвета и формы камней.

Камень

Из-за большой трудоемкости и затрат многие отказываются от создания каменных подпорных стен. Однако если вы решились на этот сложный процесс, следует приступить к формированию дренажа и фундамента. Эти слои необходимо укладывать в заранее вырытую траншею. Фундамент следует укрепить. Для этих целей подходят:

• провод;
• фурнитура;
• гнутые электроды и др.

После того, как фундамент полностью застынет, можно переходить к укладке натурального камня:

• гранит;
• диабаз;
• кварцит и другие породы.

Тип кладки подбирается абсолютно индивидуально: сухая или классическая кладка. Многие отдают предпочтение первому варианту, так как в этом случае пустоты можно заполнить землей, смешанной с семенами цветов, зеленью и даже мхом.

Примечание! При укладке камня избегайте поперечных швов, так как они повлияют на прочность всей подпорной стены. Лучше всего использовать узор в виде шахматной доски.

Устройство габиона, из чего и как он делается

За столетия своей деятельности сетчатые ткацкие станки претерпели изменения. В наши дни габионы изготавливают из современных материалов — металлической проволоки и прутка.

Проволока для сетки и монтажа

Заводская габионная сетка изготавливается из плетеной проволоки толщиной от 2 до 6 мм. Слишком тонкий материал не выдержит нагрузки камней. Чтобы изделие не портилось из-за ржавчины, используется оцинкованная проволока или проволока с полимерным покрытием. Последний вариант защищен от экстремальных температур, влажности и химических повреждений.

Долговечность габиона зависит не только от выбранных материалов, но и от прочности стыков. Поэтому важно правильно обвязать стены каркаса. Боковые и нижние ребра соединяются двумя способами:

• оцинкованная проволока для вязания;
• спираль, которая получается при намотке проволоки на трубку диаметром 20-40 мм.

Монтажная вязальная проволока габион — самый дешевый вариант, но сделать равномерную и красивую обмотку очень сложно

Как собрать конструкцию

Стенки крепятся вязальной нитью по правилу: через каждые 10 см чередуются одинарные и двойные витки. Такой прием укрепит конструкцию. Кроме того, необходимо, чтобы провод:

• у него не было перерывов;
• длина скрутки не превышала 20 мм;
• связаны скручиванием или растяжением;
• у него было не более одного поворота каждые 20 м.

Однако максимальный диаметр вязальной проволоки составляет 2,2 мм, поэтому надежная фиксация не гарантируется. Декоративные габионы лучше всего связывать спиралями из заранее скрученной проволоки, которые создают более прочное соединение и эстетично смотрятся. Оставшиеся места при соединении стен позволяют габиону играть с ледяным подъемом почвы. Спирали изготовлены из гладкостенной жесткой низкоуглеродистой проволоки диаметром не менее 3 мм.

Оптимальным считается соединение габионных стен спиралью из жесткой проволоки

Если монтаж проволокой кажется долгим, стены соединяют оцинкованными скобами через каждые 12-15 мм с помощью специального степлера.

Скобы габионы недорогие — от 1200 руб за 1000 шт. Но швеи для них очень дорогие — цена превышает 10 000 рублей.

Какая сетка подойдёт для каркаса

По ГОСТу производимые промышленностью габионы состоят из металлической сетки с ячейками в форме правильного шестиугольника. Это в народе называется вязанием двойной крутки. Изделие прочное и в основном используется в хозяйственных целях: защита набережных рек от затопления, опоры мостов от эрозии, предотвращение оползней и т.д.

Стандартная габионная сетка двойного скручивания: гибкий материал, который легко сворачивается

При изготовлении габиона из сетки двойного скручивания своими руками его закрепляют на металлическом каркасе с помощью вязальной проволоки. Ящик сварен арматурными стержнями. Но для украшения участка часто используются другие габионные сетки, сваренные из стального бруса толщиной 6-8 мм, которые серийно выпускаются в виде бумаг размером 3 х 0,95 м с ячейками:

• 5х5см;
• 10х10см;
• 5х10см.

Сварные сетки быстро создают желаемую структуру. Преимущество сварных элементов в том, что они легче удерживают форму, а переплетенные элементы имеют свойство деформироваться из-за выступающих камней.

Даже если одна из ячеек габиона сварной сетки сломается при деформации, нет необходимости восстанавливать брус по всей его длине

Чтобы создать такую ​​сетку самостоятельно, перпендикулярно друг другу приваривают толстые стальные прутки. Готовое изделие покрывается антикоррозийным составом — краской или шпатлевкой.

Мастера также делают габионы из звеньев цепи, сплетенных из оцинкованной проволоки. Однако долговечность такой конструкции вызывает сомнения, ведь в местах разрыва полотно развалится.

Чтобы сэкономить дорогую габионную сетку, иногда используют кирпичную кладку на торцах и для перемычек каркаса. Но из-за быстрой ржавчины размещают в незаметных для глаза местах.

Экономя на оцинкованных материалах, важно учитывать, что срок эксплуатации габиона пострадает.

Виды наполнителя и особенности его укладки

В зависимости от эффекта, которого хочет достичь дизайнер, сетки «наполняются» разным содержимым. Традиционно это колотые или цельные камни горных пород:

• гранит;
• кварцит;
• базальт;
• диорит;
• порфирит;
• кристаллические сланцы.

В продаже есть камни различных цветов и форм

Выбирая размер ячеек сетки, исходите из размера наполнителя. Декоративность изделия пострадает, если камни выпадут из рамы через слишком большие щели. В идеале фракция наполнителя в 1,2–1,5 раза больше отверстий сетки. Размер камней, как правило, колеблется от 7 до 40 см. Показатели прочности — не менее 1000 кг на 1 см2.

На фоне зеленого лучше всего смотрится заливка светло-серого и теплых оттенков круглой или прямоугольной формы. Небольшие габионы иногда заполнены галькой, песчаником, вулканическим туфом. Такие декоративные элементы выглядят привлекательно.

Гравийные габионы украшают лишь небольшие участки вокруг двориков, зон отдыха, клумб из-за своей дороговизны

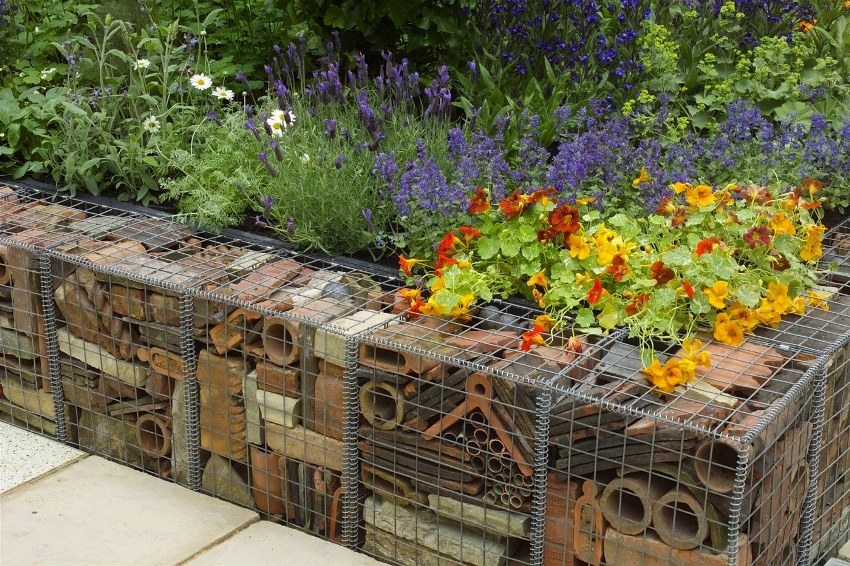

В последней моде — использование экзотических наполнителей:

• искусственные стеклянные камни;
• спилы, дрова или бревна;
• шишки;
• кирпичи;
• глиняные горшки и черепки;
• трубные отходы.

Если в качестве наполнителя вы используете деревянные клинья, стоит обработать их антисептиком перед тем, как положить в коробку

Заполняют габион вручную по принципу кладки, сдвигая швы. Если предполагается, что каркас будет большой толщины, строительный мусор, завернутый в геотекстиль, засыпается в середину, чтобы сохранить камни.

Определение параметров

Для обычного домашнего мастера, когда конструкция отличается небольшой высотой, расчет можно не проводить. Ширину можно подобрать на глаз. Если стена достаточно длинная, убедитесь в ее жесткости по вертикали. Для повышения устойчивости конструкция должна быть ступенчатой, основание должно быть широким. Сверху конструкция должна пойти на усадку. Могут быть предоставлены поперечины.

Перед тем, как создать подпорную стену из габионов, необходимо определить высоту, которая не должна превышать 8 м. Если это значение должно было быть больше, нормативные документы требуют наличия причалов. Это широкий горизонтальный откос. Верхние габионы не должны выступать из нижних рядов более чем на 15 см.

При размещении контейнеров необходимо соблюдать заправку. Минимальное смещение вертикальных швов должно составлять 25 см. Габионы следует засыпать камнем на 5 см выше отметки емкости. Это требование связано с самоуплотнением камней во время строительства и действием вертикальных нагрузок.

Как делать небольшой габион из сетки для дачи: пошаговая инструкция

Порядок работы:

1. Строительная площадка очищена и выровнена: дерн убран, сорняки вырваны.
2. Стены из габиона устанавливаются из сеток в выбранном месте, с расстоянием между ними 10-15 см.
3. Изначально пластиковые стяжки используются для скрепления сетей между собой, чтобы прикинуть, как будет выглядеть габион, и исправить недостатки. По окончании работы их обрезают.
4. Если внешний вид конструкции подходит, днище и секции габиона соединяются проволочными спиралями.
5. В нижней части каркаса укладывается геотекстиль.
6. Габион засыпают камнями слоем 7-10 см, поэтому внутри стен закрепляют проволочную перемычку. Этот алгоритм повторяется в верхней части габиона.
7. Крышка габиона фиксируется спиралями или скобами.
8. Стены и дно клумбы покрыты геотекстилем. Затем пополняется плодородная почва.

Помимо вечнозеленых растений в поднятых габионах хорошо растут травы и лаванда

Как сделать клумбу из габиона — видео

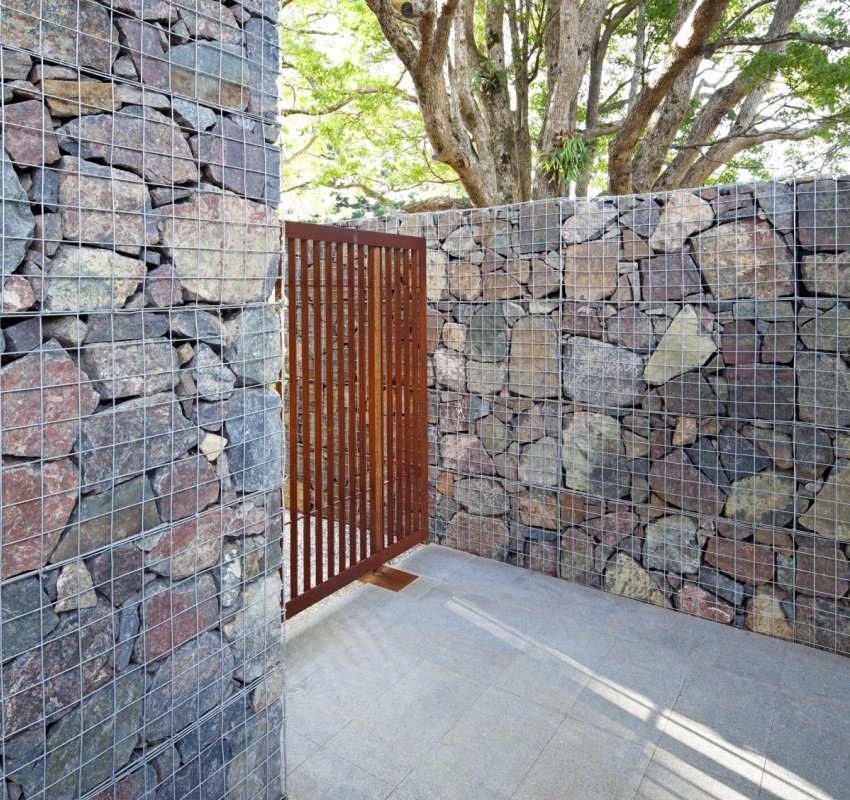

Установка сетчатого забора с камнями

Преимущество сетчатых заборов в том, что их возводят без закладывания бетонного фундамента. Причем кладка камней не предполагает использования цементного раствора. Бетон нужен только для установки опорных столбов. Составив чертеж забора, рассчитав и закупив материалы, переходят к подготовительному этапу.

чертеж забора из габионов нужен для точного расчета самой дорогой части стоимости — камней

Верстка и подготовка сайта:

1. Удаляют дерн и плодородный слой почвы.
2. Устанавливаются колышки и натягивается проволока, чтобы обозначить внешний периметр забора.
3. Выкапывается траншея необходимого размера.

Для устойчивости забора требуется габионная траншея глубиной 15-25 см, заполненная песком или гравием

Базовая конфигурация габиона, из которого будет формироваться забор, включает:

• боковые и торцевые стенки — по 2 шт.;
• дно и крышка — по 1 шт.;
• перемычки прижимные — от 2 до 6 штук в зависимости от конструкции ограждения;
• проволочные спирали для соединения стен.

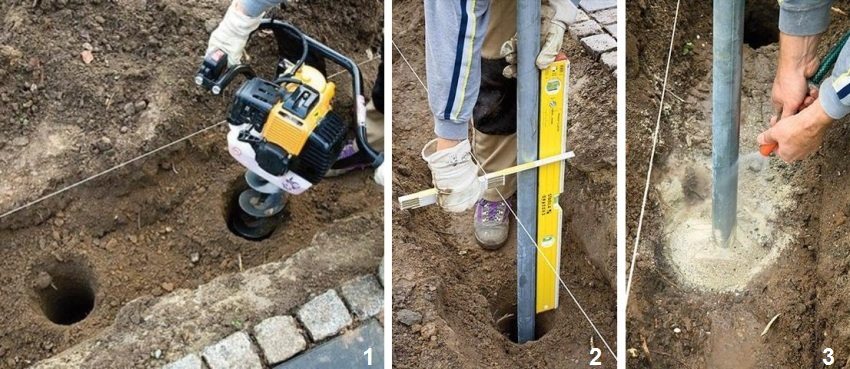

Пошаговая инструкция:

1. Ямы выкапываются под опоры. Рекомендуемая глубина 40-50 см.
2. Столбы устанавливаются в вырытые и залитые бетоном ямы.
3. После высыхания раствора траншея облицовывается геотекстилем с захватом дна и стен и засыпается песком. Каждый новый слой заливается водой для усадки.
4. Каркас забора монтируется, начиная снизу. Секции соединяются с опорными стойками при помощи хомутов.
5. Концы проволоки обрабатывают антикоррозионным составом.
6. Внутрь стен забора укладывается шпатлевка. Слои камня чередуются с наличниками.
7. Крышка рамы устанавливается и фиксируется металлическими спиралями.

Минус сплошного забора из габионов — однообразие, поэтому рекомендуется использовать разноцветные камни

Давно присматриваюсь к габионным заборам, так как на даче хочу отгородить улицу. Однако друг-строитель раскритиковал идею. Если делать забор из камня, то по бетону и с фундаментом. Практикующий считает, что габионы — быстрое, но временное решение. Оцинкованная проволока тоже ржавеет из-за повреждений, которые неизбежно возникают при установке и укладке камней. Ржавый забор испортит внешний вид участка через несколько лет.

Кроме того, в Крыму, где мы живем, власти не используют габионы, хотя они дешевле обычного каменного забора. Горные дороги огорожены каменными стенами на цементном растворе. Дело в том, что габионы недолговечны, особенно во влажном климате. Использование сетчатых блоков оправдано, когда нужно быстро решить проблему. А для обычного дачника забор из габиона обойдется совсем недешево. Это мнение опытного строителя.

Конструктив и принцип работы

В искусственных ограждениях образовавшийся уклон намного больше, чем угол естественного откоса, при котором почва удерживается силами трения между частицами. Поэтому стена подвергается огромным нагрузкам.

Массивные

Это очень толстые конструкции без армирования. Стены препятствуют перемещению земли вместе с их массой из-за закона всемирного тяготения. Для возведения таких конструкций требуется много материала, а это трудоемко и дорого, поэтому перед началом строительства следует провести технико-экономическое обоснование.

Массивные стены поглощают боковое давление почвы и работают на срезание и опрокидывание. Вертикальные грани могут быть параллельными или наклонными.

Экономически оправдано возведение массивных стен высотой до 2-3 м сечением параллелограмм. Наклон лицевой панели должен быть равен углу наклона, при котором она остается устойчивой.

Слабым местом конструкции является стык вертикальной части с горизонтальной, так как при установке сначала заливается фундамент, а затем лицевая плита. Здесь чаще всего происходит разрушение. Поэтому при укладке бетона следует избегать горизонтальных швов, а вертикальные строительные швы следует совмещать с тепловыми швами.

Уголковые

Эти конструкции тонкостенные. Основание поддерживается консольным свесом — вертикальной наклонной полкой, а устойчивость обеспечивается собственной массой, массой грунта, дополнительными грузами и горизонтальными креплениями полок.

Три вида угловых стен

Конструкции изготавливаются из сборного железобетона либо монолитно, либо комбинированным способом. Например, заливается фундаментная плита, не требующая сложной опалубки, и монтируется фасадная плита в готовом виде. Нижняя и верхняя части соединяются пазовым креплением, дюбелями, дополнительной арматурой.

Для уменьшения свеса фундаментной плиты используются анкерные стержни. Это гибкие стальные стяжки, которые поглощают некоторые силы и снимают опору.

Контрфорс — это жесткий элемент, используемый для полной или частичной передачи нагрузки на фундаментную плиту. Он может быть монолитным или сборным, армированным в трех направлениях: горизонтальном, вертикальном и наклонном.

Комбинированные

Такие системы имеют разгрузочные площадки на стороне заполнения. Они снижают давление грунта на подпорную стену, что позволяет уменьшить размеры конструкции.

1. стенка,
2. разгрузочная площадка

Вылет площадки 0,2-0,25 высоты стены. Для уменьшения изгибающих моментов в консоли и лицевой панели также могут использоваться различные опорные устройства.

Габионы

Сетчатые конструкции практически не испытывают гидростатического давления. Они хорошо пропускают влагу, поэтому дренаж не требуется (в отличие от твердых подпорных стен).

Для производства используется прочная сетка диаметром 3-6 мм с покрытием из цинка, алюминия и мишметалла (сплава редкоземельных металлов). Сетка сваривается или скатывается в контейнеры разных размеров и форм.

Самые распространенные конструкции габиона:

• коробчатая;
• ящик с арматурными панелями;
• матрас-матрас;
• цилиндрический;
• другие формы.

Ячейка может быть квадратной или шестиугольной. Его размеры колеблются от 25 до 300 мм, что должно соответствовать размеру агрегата. Габионы доставляются на строительную площадку в виде сжатых разверток, где собираются в трехмерные конструкции.

Габионы с нарукавниками — перспективное направление в возведении подпорных стен. Они оснащены армирующей сеткой, которая укладывается в землю горизонтально. Нет необходимости устанавливать огромные гравитационные стены и сокращается объем земляных работ. Укрепленные панелями откосы укрепляются и повышается их устойчивость к коррозии почвы и оползням.

При больших перепадах рельефа армированные грунтовые стены выполняются из модульных габионов. Системы были разработаны в Италии и получили название Terramesh. Самое высокое сооружение построено в России. Его высота 74 метра.

Для благоустройства участка можно приобрести готовые габионы. Они рассчитаны на стандартные нагрузки и быстро собираются внутри. Осталось только насыпать их камнями.

Габионы своими руками: пошаговая инструкция строительства и его особенности

Чтобы упростить себе работу, вы можете приобрести готовые проекты. Современные магазины предлагают широкий ассортимент товаров для формирования габионов. Но готовые детали рам не всегда соответствуют требуемым размерам. В некоторых случаях габион проще сделать своими руками. Первый этап строительства предполагает проектирование будущей композиции и расчет необходимого количества материалов. Если вы хотите создать дизайн своими руками, фото габиона можно использовать в качестве вдохновения и дизайна для вашего уникального проекта.

Конструкция выполняется по следующей схеме:

• Снятие мерок с территории.
• Маркировка.
• Перенос разметки на бумагу (план размещения структуры).
• Составление чертежей для каждого объекта.
• Подбор наполнителей и материалов.
• Расчет необходимого количества материалов.

Пошаговая схема сборки габиона и заполнения его камнями

Для достижения высокой прочности рекомендуется приобретать сетку двойной скрутки. Он имеет гибкую структуру, удобен в хранении и транспортировке, прочен и устойчив к негативному воздействию внешних факторов.

Необходимые материалы для строительства

Перед тем, как сделать габион своими руками, следует позаботиться о наличии необходимых, основных и расходных инструментов.

Для заливки габиона можно использовать остатки стройматериалов

Расходные материалы включают:

• скобы, предназначенные для соединения соседних стен, или проволока в виде спирали;
• геотекстиль;
• стальные штифты (используются для закрепления продуктов в земле);
• стальные распорки (предназначены для обвязки стен с противоположным типом размещения относительно друг друга).

Чтобы обезопасить свои действия и сократить рабочее время, нужно использовать дополнительные инструменты.

Схема строительства габиона с бетонным фундаментом

В список сопутствующих инструментов входят:

• настраивать;
• плоскогубцы;
• отвес;
• лопата;
• молоток;
• перчатки для защиты рук из материала высокой плотности.

Дизайнеры часто придают природному ландшафту территории интересные и неповторимые формы рельефа. Этот тип конструкции настолько прочен, что его можно использовать для создания холмов и долин.

Поверх ландшафта можно сделать своими руками клумбы из габионов, а также водопады, водоемы, фонтаны и прочее.

Клумбы из габионов прекрасно вписываются в ландшафтный дизайн

Выбор материала для стенок обычных и сварных габионов

Проволочная сетка используется, когда габионная конструкция основана на матрасах Renault. Чаще всего необходимость использования такой продукции возникает, когда есть намерение построить на территории участка объект сложной конфигурации. В этом случае матрасы Reno располагаются по линиям сгиба. Их можно устанавливать в арках или размещать на отдельных участках конструкции, где необходимо повернуть или сложить каркас. Этим материалом отделываются клумбы или фонтаны.

Для строительства габионов необходимо выбирать сетку толщиной не менее 2,7 мм

Для изготовления габионов не рекомендуется использовать материал толщиной менее 2,7 мм. В таблице указаны цены на изделия из оцинкованной стали толщиной 3 мм.

Средняя цена нетто на габионы:

Имя	Цена	Единица измерения
8,0 * 10 витая сетка с гексагональной ячейкой, (2 м * 50 м)	от 130	руб / шт
Габион 1,5 * 1 * 0,5 Zn (цинк)	от 1 300	руб / шт
Габион 1,5 * 0,5 * 0,5 Zn (цинк)	с 1 090	руб / шт
Габион 2 * 1 * 1 Zn (цинк)	с 2 530	руб / шт
Габионный камень (бутовый камень)	от 2 550	руб / тонна
3 * 2 * 0,17 конструкции матраса	от 3 100	pZ.
Конструкции матрасов 3 * 2 * 0,23	от 3500	pZ.

Выбор материла для создания габиона из сварной сетки

В конструкциях сварного типа сетка создается из толстых прутков. Эти элементы расположены перпендикулярно друг другу, а их пересечения соединяются сваркой.

Раздел членов выбирается в соответствии с целью, для которой создан объект. В большинстве случаев рекомендуется выбирать материал с большой толщиной. Кроме того, она не должна превышать 0,8 см.

Каркас для габиона может быть собран из проволоки или сварен

Монтаж таких конструкций проводится в тех местах, где матрасы Renault будут подвергаться значительным весовым нагрузкам. Они очень удобны для заполнения крупными пробами.

Сварные элементы используются для создания:

• причины;
• удерживающие элементы;
• поддерживает.

Габионный забор из сетки двойного скручивания

Они намного прочнее армирующих элементов, но их установка сопровождается некоторыми недостатками. Стенки габионов из сетки двойной скрутки соединены между собой проволокой. Но в случае сварного каркаса этот способ будет менее надежным и займет больше времени. Для соединения всех элементов такой конструкции лучше использовать сварочный аппарат.

Для более прочной конструкции лучше всего использовать сварной каркас

Выбор наполнителя: камни для габионов

В качестве наполнителей можно использовать практически все материалы. При выборе начинки следует руководствоваться:

• ваши предпочтения;
• бюджетные возможности;
• тип позиционирования объекта (под водой или на поверхности).

В основном дизайнеры используют камни натурального или искусственного происхождения. Они могут быть округлыми или приплюснутыми, но всегда крупными. Цвета могут быть самыми разными. Оттенок зависит от вида камня и его состава.

Для наполнения декоративного габиона использовались различные винтажные предметы

В большинстве случаев габионы заполняют:

• диорит;
• гранит;
• кварцит;
• базальт;
• галька.

Не менее популярным наполнителем считается песчаник. Он очень прочный и устойчивый к низким температурам.

Габион может быть заполнен гранитом, базальтом, кварцитом, песчаником и другими камнями

возможны конструкции с менее стандартным заполнением в виде:

• битая плитка;
• полнотелый или битый кирпич;
• резать пропиленовые трубы;
• пропилы по дереву с разным рисунком годичных колец;
• алюминиевые банки;
• автомобильные покрышки нарезанные на части;
• стеклянные бутылки;
• большие шишки;
• кусочки коры и др.

Стеклянные бутылки используются для наполнения ящика габиона

Технология создания забора из габионов своими руками

Забор из габиона занимает гораздо больше места, чем обычный забор. Но делать подвал необязательно, ведь установка забора осуществляется прямо на земле.

Этапы 1-3: подготовка котлованов, установка опор и заливка бетона

Пошаговая инструкция по реализации:

• Очистка поверхности от растений, камней и корней, выравнивание почвы.
• Формирование котлованов для установки столбов (глубина около 0,4-0,5 м).
• Установка опор и бетонирование.
• Монтаж каркаса вокруг опор (после застывания цементного раствора срок высыхания 3-4 дня).
• Крепление рамы к стойкам с помощью болтов, гаек или хомутов.
• Обработка конца проволоки защитными средствами или цинковой пастой.
• Заполнение сетчатого каркаса.
• Установка и закрепление верхней крышки.

Шаги 4-6: укрепите раму и заполните ее камнями

Чтобы сформировать каркас, вырежьте из рулона сетки соответствующей длины шесть частей. Один из них упадет на дно, другие станут передней и задней стенками забора, крышкой и боковыми частями. После укладки днища фиксируются боковые стенки, которые закрепляются спиральной проволокой. Затем их закрепляют в земле металлическими штифтами.

Крышка устанавливается и фиксируется только после заполнения контейнеров и усадки наполнителя. Металлический профиль можно использовать для усиления угловых частей каркаса.

Особенности заполнения конструкций камнями

Фаза заполнения сетчатого каркаса специфична. При работе с камнями или другими видами габионовой заливки следует придерживаться некоторых правил.

Заполнить габионный каркас камнями своими руками

Правила заполнения конструкций:

• Не рекомендуется сразу заливать рамку. Для начала стоит заполнить половину пространства внутри габиона.
• После этого стыкуются стенки изделия, имеющие противоположное положение относительно друг друга. При этом очень важно добиться строгого параллелизма. Чтобы зафиксировать стены в нужном положении, используются распорки из толстой проволоки. Площадь установки стояков определяется исходя из размеров камней, а также конструктивных характеристик габиона.
• Следующий этап строительства — это полное заполнение изделия камнями доверху.
• Верхние части бортов снова стягиваются металлическими тросами или проводами.

Пошаговая технология заливки габиона шпаклевкой
