Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть строительной конструкции, расположенная ниже нулевой отметки и служащая опорой для всей конструкции. Есть несколько типов базовых устройств.

Выбор зависит от таких особенностей, как наличие подвала, характеристики грунта под основанием, материал, из которого построено здание, его этажность и другие. Самым распространенным является использование полосатого фундамента. Он может выдерживать массивные конструкции, возведенные на месте, с хорошими характеристиками почвы. Он представляет собой полосу полотна под конструкцию здания, сделанную из железобетона, кирпича или щебня. При его изготовлении необходимо учитывать нагрузки следующих элементов дома:

• от подошвенного основания;
• с земли, размещенной над основанием;
• с пола, подвала, потолка, лестницы и других внутренних конструкций дома;
• с крыши, со стен здания с учетом веса отделочных материалов.

Чаще всего ленточный фундамент состоит из бетонной смеси с использованием арматурного стержня. Это высококачественное изделие из ламинированного металла, которое имеет разные размеры и внешний вид. Иногда используется композитная арматура.

Использование арматуры делает бетонный фундамент устойчивым к изгибающим нагрузкам, возникающим в результате неравномерных нагрузок при эксплуатации дома и набуханию грунта. Армирование выступает в роли несущего каркаса.

Тип армирования, используемого для ленточного фундамента, зависит от типа обвязки, которая делится на:

• продольный;
• вертикальный;
• поперечный.

Для продольной обвязки

При продольной обвязке стержни укладываются по основанию. Назначение этой обвязки — принять на себя основные растягивающие нагрузки. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть максимально прочной и иметь достаточные параметры для такой нагрузки — диаметр и форму изготовления. Ребристая боковая поверхность обеспечивает хорошее сцепление с бетоном, что увеличивает прочность основания.

Для вертикального и поперечного армирования

Стержни, используемые для армирования в вертикальном и поперечном направлениях, служат связующими звеньями основания и обеспечивают целостность всей арматурной конструкции. Они воспринимают нагрузку, действующую при усадке бетонного основания или при его тепловых деформациях, меньшую, чем нагрузка, действующая на продольную ленту.

Как армировать углы ленты фундамента

Углы фундаментной конструкции подвергаются наибольшим нагрузкам, поэтому к их армированию приближается положение армирования соединения двух каркасных решеток. Есть несколько схем и правил, которые используются при строительстве. Конечно, это непросто, но вы должны выбрать один для всех узлов.

На фото показаны две схемы соединения двух соседних каркасов арматуры, расположенных в соседних траншеях ленточного фундамента. Хорошо видно, что для соединения используются концы арматурных стержней, которые загнуты под прямым углом и входят в стыки с перекрытием соседних стержней.

Важно понимать, что такой переход арматуры требует дополнительных элементов вертикального каркаса, которые устанавливаются прямо в углу конструкции. Поэтому их вяжут внутри траншеи после сборки ленты. Перекрывающиеся стержни также соединяются проволокой. Чем ближе к углу фундамента, тем чаще устанавливаются поперечные и вертикальные элементы с шагом, равным половине основного шага. Без этих нюансов о качестве говорить не приходится. Это затраты, они неизбежны, если говорить о качестве конечного результата.

Схема армирования ленточного фундамента. Продольное стыкование рабочей арматуры. Армирование углов.

Рассмотрим схему усиления ленточного фундамента на примере одноэтажного дома с мансардой в плане 10 × 6 м.

Пример армирования ленточного фундамента.

Продольная арматура выполнена шестью стержнями арматуры класса А-III диаметром 12 мм. Поперечный — с зажимами класса арматуры AI диаметром 8 мм. Шаг зажимов осуществляется в области углов и Т-образных пересечений по 200 мм, в остальных местах по 600 мм.

Углы и точки Т-образных пересечений армированы диагональными углами и углами из арматурных стержней класса А-III диаметром 12 мм. Предполагается, что нахлест ножки в зоне примыкания к продольным стержням составляет 50 диаметров (50х12мм = 600мм).

В этом случае стыковку по длине рабочих стержней арматуры можно производить внахлест по длине одинаковой длины (600 мм). В таких местах также рекомендуется устанавливать хомуты с быстрым шагом (200 мм). Длина арматурных стержней достигает 11,7 м. По возможности, чтобы сократить объем работ, следует избегать продольных соединений.

Армирование углов и Т-образных пересечений также можно выполнить с помощью так называемых ножек. Они представляют собой L-образную кривую продольных стержней на ту же величину, что и 50d.

Пример усиления уголка ленточного фундамента лапами.

При армировании ленточного фундамента необходимо соблюдать требования к защитному слою арматуры, чтобы избежать ржавчины. Для фундамента защитный слой составляет 40 мм на боковых и верхних краях. Для подошвы также допускается брать 40 мм в случае устройства для подготовки к классу бетона. В2,5… В10 толщиной 100 мм. В противном случае защитный слой подошвы придется увеличить до 70 мм.

Как рассчитать количество арматуры на ленточный фундамент

Когда материал выбран, необходимо рассчитать количество материала, необходимого для армирования. Сделать это довольно просто. Например, если вы планируете сделать фундаментную обрешетку 10 х 10 м по проекту с двумя дополнительными внутренними несущими стенами, то вам необходимо посчитать количество основных стержней.

Затем умножьте длину 10 м на количество лент, в данном случае 6 (4 внешних опоры и 2 внутренние опоры). Затем умножьте на количество усилений в обоих ремнях (минимум 2 штуки на 1 ремень). В результате расчетов выясняется, что для основания 10 × 10 м требуется арматура основания диаметром 12 мм и длиной 240 м.

Расчет дополнительной арматуры выполняется аналогично. Например, ширина ленточного фундамента 10 × 10 м — 400 мм, высота — 800 мм. Чаще всего используются стержни диаметром от 4 до 10 мм. Число рассчитывается так: общая длина ленты — 60 м (40 м по периметру и 20 м для внутренних несущих стен) умножить на 5,4 м. Получается, что потребуется 324 м дополнительных стержней.

Расчетное количество арматуры следует увеличить на 10-15%, которая пойдет в некоммерческие отходы

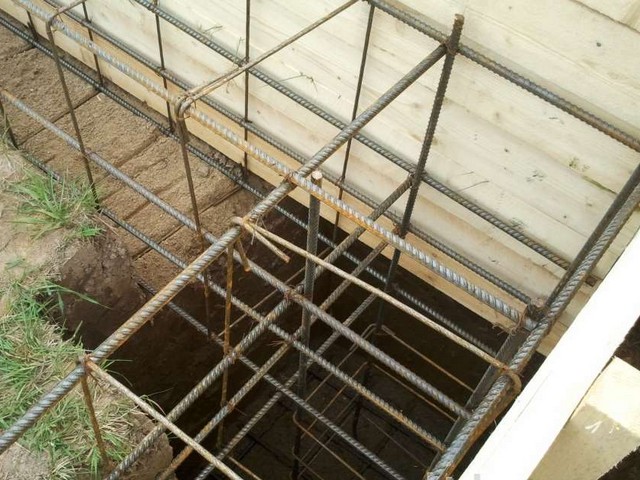

Технология сборки армирующей конструкции

Арматурный каркас для ленточного фундамента собирается после установки опалубки. Лучше всего это делать прямо в окопах. Поэтому конструкцию не нужно перемещать, что также исключает небольшие смещения стержней. Но это не всегда возможно. Если лента глубокая и узкая, работать стержнями внутри траншеи неудобно. Затем используется другой прием. К поверхности приклеиваются фрагменты конструкции. Лучше всего где-нибудь возле окопа. Затем их переносят в яму, кладут в нее и соединяют между собой. Так работать проще, но может мешать то, что конструкция тяжелая, носить ее неудобно. И делать это нужно максимально аккуратно. Оба эти варианта имеют свои преимущества и недостатки. Какой из них использовать, мастера решают на месте. Решение принимается с учетом условий, в которых вам предстоит работать.

Разберем подробно два способа, как правильно проработать арматуру для ленточного фундамента в траншее.

Способ 1

Все операции выполняются в следующей последовательности.

1. На дно ямы ставим опоры так, чтобы штанги поднимались не менее чем на 50 мм. В противном случае фрагменты кирпича будут в порядке.
2. Над опорами располагаем продольные стержни первого бронепояса.
3. Укладываем и закрепляем на уложенные стержни поперечные элементы.
4. Если использовались поперечные зажимы, наденьте второй бронепояс и закрепите их. Для поперечин все так же. Но продольные стержни сверху не укладываем, а привязываем к стойкам.

Какую чаще всего применяют и почему?

Ленточный фундамент — это железобетонный участок по периметру здания, на котором возводятся стены. От качества возведенной площадки зависит прочность всего здания.

Армирование в сочетании с бетоном обеспечивает прочность и сжатие конструкции.

Для небольших одноэтажных или двухэтажных домов часто нужны металлические сплавы, диаметр которых варьируется от 6 до 14 мм, которые для усиления скреплены стальной проволокой.

Необходимый расчет необходимого количества материалов проводят специалисты при проектировании конструкции. Однако вы можете рассчитать это самостоятельно. Для этого возьмите периметр здания, прибавьте к нему длину стен, участвующих в закладке ленточного фундамента, и умножьте результат на количество брусков в армированном коробе.

Для расчета диаметра арматуры необходимо рассчитать площадь поперечного сечения вертикальных стержней в платформе, умножив длину здания на его ширину.

Пример: ширина ленточного фундамента составляет 20 см, а высота — 60. Это означает, что площадь поперечного сечения составляет 1000 .

Однако площадь вертикальных стержней должна составлять 0,1% от общего горизонтального сечения фундамента. То есть необходимо полученный ранее результат умножить на 0,1 %.

То есть 1 см. В специальной таблице можно определить необходимый диаметр.

Если у вас нет возможности приобрести фурнитуру необходимой длины, вы можете смонтировать ее самостоятельно. Однако стержни должны перекрывать друг друга не менее чем на 1 м, чтобы избежать повреждений.

Кроме того, при расчете необходимо учитывать следующие факторы:

• закапывать арматуру в фундамент не нужно, так как зона расхождения располагается на поверхности.
• гладкая арматура может использоваться для поперечных и вертикальных отделочных участков. Таким образом можно снизить нагрузку на конструкцию.
• расстояние между элементами должно быть 150-400 мм.

Такие рекомендации помогут снизить нагрузку и избежать проблем при строительстве.

Более подробно можно увидеть в видео:

Что нужно знать о каркасе?

Размеры фундамента 30-50см в толщину и 70-120см в глубину. Правильное расположение в нем арматуры придаст бетону необходимую прочность, чтобы выдерживать все нагрузки и не трескаться. Поэтому просто уложить арматуру на дно ямы просто невозможно — из прутьев состоит специальный каркас.

Благодаря такому решению арматура не в нижней части, а такой же толщины. Технологические преимущества:

• Увеличивается прочность не конкретного слоя бетона, а сразу всей массы;
• Бетон защищает находящийся внутри металл от влаги и, как следствие, от коррозии;
• Верхние стержни рамы расположены в верхней части бетона, который подвергается наибольшим нагрузкам при набухании грунта.

Поэтому полностью оправдано использование каркаса, а не отдельных стержней.

Изготовление каркаса также сопряжено с некоторыми трудностями. После того, как вы решили, какую фурнитуру использовать, вам нужно точно понять, как ее использовать. Следует сразу отказаться от сварки. В этом случае металл нагревается до чрезвычайно высокой температуры, что может привести к нарушению кристаллической структуры. В результате снижается прочность стержней: в большинстве случаев они выходят из строя при значительных нагрузках именно в точках сварки. Кроме того, серьезно страдает коррозионная стойкость: на сварных участках процесс ржавления идет интенсивнее, чем на остальных. Сегодня существуют специальные типы фитингов, в маркировке которых индекс «С», расшифровывается как свариваемые, например A500C. Они способны выдерживать сварку без потери исходных свойств, но это узкоспециализированный и поэтому дорогой. Именно поэтому лучшим решением будет использовать обычные стержни и собрать каркас с помощью вязальной нити.

В умелых руках такая сборка занимает меньше времени и нисколько не сказывается на качестве исходного материала. При сборке используется несколько инструментов:

• простое вязание крючком,
• механическое вязание крючком,
• вязальный пистолет.

Инструменты расположены в порядке увеличения стоимости и производительности. Итак, простой крючок можно приобрести за 100 рублей, но производительность (особенно в неумелых руках) оставляет желать лучшего. С помощью пистолета можно вязать до 50 петель в минуту, и для этого необязательно обладать узкоспециализированным навыком, но его стоимость составляет 50 тысяч рублей и более. Однако многие люди просто берут оборудование в аренду на день-два. Благодаря этому вы можете легко и быстро выполнить большой объем, потратив при этом относительно небольшую сумму.

Выбор сечения вязальной проволоки и вязание каркасной конструкции.

Длина жгута кабеля для 1 жгута составляет 0,3 м при количестве жгутов в 1 соединении 4. Требуемый объем жгута кабеля рассчитывается умножением на общее количество соединений. Стандартное сечение проволоки для вязания прутьев в углах каркасной конструкции — 0,8-1,2 мм.

При армировании рекомендуется вязать только стальной проволокой, чтобы продлить срок службы каркасной конструкции .

запрещается использовать сварку во избежание коррозии металла в местах соединения арматуры. В месте пересечения материала проволока натягивается и свободные концы проволоки скручиваются.

Сечение и объем используемого армирующего материала напрямую зависят от степени тяжести конструкции, типа состава грунта на участке и глубины ленты (мелкая, средняя или глубоко заглубленная).

Расчет арматурного каркаса проводится при проектировании конструкции. Строгое соблюдение требований проектной документации, технологических процессов возведения фундамента и профессионального выполнения всей системы работ гарантирует срок службы ленты до 150 лет.

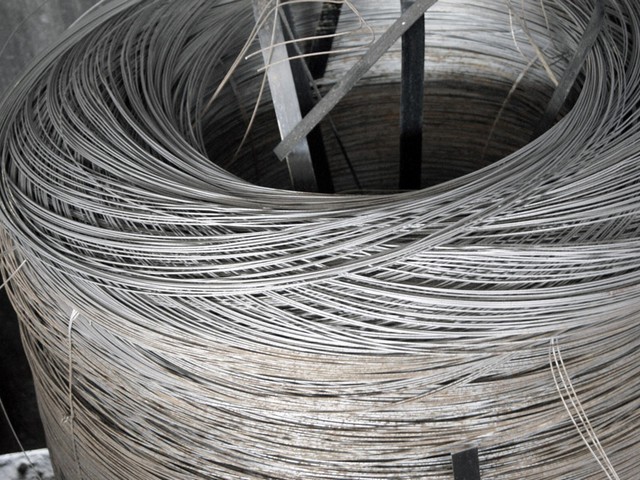

Проволока для вязания

Нитка, используемая для вязания армирования

Количество материала для вязания обычно составляет 30 см. В одном шве должно быть четыре петли, умножая их на общее количество швов
