Мелкозаглубленный ленточный фундамент — быстро, экономично, надежно

Ленточный фундамент мелкого заглубления

Как следует из названия, этот тип фундамента представляет собой нечто среднее между заглубленным и незаглубленным фундаментом. Как и любой другой ленточный фундамент, это монолитная железобетонная полоса, проходящая по периметру здания и на которой будут возводиться несущие стены объекта. Неглубокий фундамент имеет как преимущества, так и недостатки заглубленного фундамента (ниже уровня промерзания грунта) и неглубокого фундамента. Для начала рассмотрим его недостатки, на самом деле их очень мало.

Неглубокий ленточный фундамент эффективен только в том случае, если грунт на участке, где непосредственно возводится фундамент, не относится к категории сильно набухших и тем более низкого уровня грунтовых вод, в противном случае рекомендуется использовать столб-ленточный или свайный фундамент. Конечно, для возведения такого фундамента на неустойчивом грунте, а также на грунтах, которые не промерзают равномерно, что впоследствии вызывает неравномерное набухание ленточного фундамента, несмотря на то, насколько хорошо он армирован, он просто потрескается, что приведет к неизбежное разрушение возводимого объекта. На таком основании рекомендуется возводить легкие конструкции небольших габаритов, двухэтажный коттедж из кирпича можно построить только при условии непористого грунта на строительной площадке.

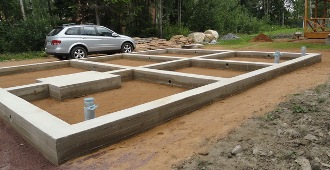

Неглубокий полосатый фундамент …
Неглубокий полосатый фундамент …
Неглубокий ленточный фундамент …
Неглубокий полосатый фундамент …

Преимущества неглубокого полосатого фундамента:

1. Строительство мелкого ленточного фундамента — экономичное решение. Если сравнить этот тип фундамента с фундаментом под землей, он обойдется вам в два-три раза дешевле;
2. Фундамент небольшого фундамента — требует значительно меньших трудозатрат, чем строительство заглубленного фундамента. Сюда можно отнести относительно скромное количество насыпей, трудоемкость установки опалубки и ряд других отличий. По этим причинам время возведения фундамента и объекта в целом значительно сокращается;
3. Рассматриваемый фундамент, в отличие от фундамента без заглубления, позволяет сделать в доме небольшой подвал, к тому же он меньше подвержен подъемным явлениям.

Расчет материалов для уплотняющей подсыпки

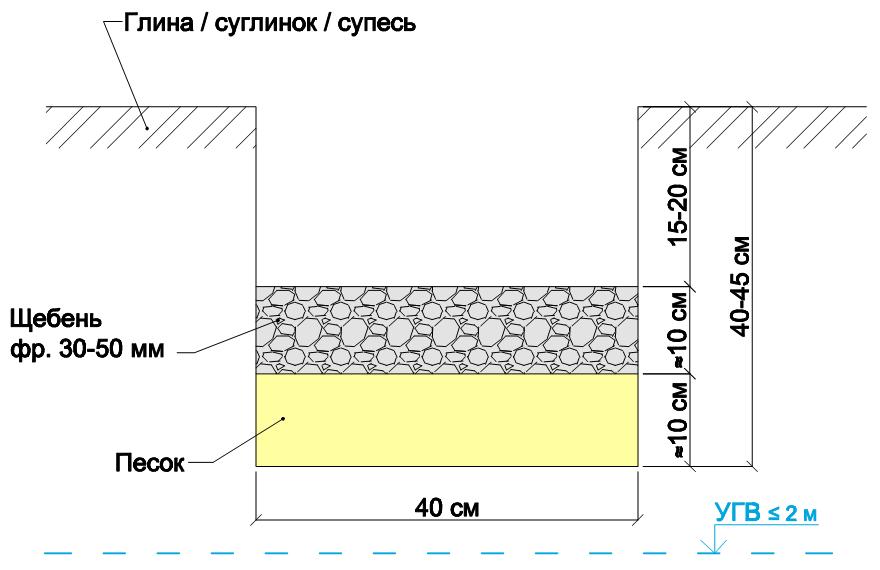

Для создания слоя уплотнения используется мелкозернистый щебень и песок. Уплотнение грунта необходимо для уменьшения деформационных и плавучих нагрузок, которые грунт оказывает на фундамент.

Мнение эксперта! Толщина герметизирующего слоя в большинстве случаев составляет 20 см: половина из них — щебень, другая половина — песок.

Чтобы рассчитать количество песка и щебня, нам нужно узнать объем каждого слоя и умножить его на вес 1 м3 материала.

Рассчитываем объем насыпных слоев (они будут одинаковыми, так как толщина слоев одинакова): 56 (длина аналогична периметру основания) * 0,4 (ш) * 0,1 (t) = 2,24 м3.

Вес 1 м3 щебня и песка — это данные, которые можно найти в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь посчитаем нужную нам массу материалов:

• Масса песка: 2,24 * 1440 = 3225,6 кг;
• Масса щебня: 2,24 * 1600 = 3584 кг.

Условия для расчета конструкции фундамента

Для расчета МЗЛФ и определения глубины и ширины ленты в обязательном порядке необходимо учитывать:

• тип почвы на глубине расчетной точки промерзания;
• уровень грунтовых вод;
• глубина промерзания;
• распределение нагрузки на фундамент;
• неровность строительной площадки;
• расчетная глубина кладки, равная расстоянию от самой нижней точки основания до первого этажа здания.

Глубину возможного промерзания грунта можно определить согласно СНиП 23-01-99 * «Строительная климатология».

При заметных перепадах высоты устройство МЗЛФ конструктивно невозможно. В этих случаях необходимо будет выровнять площадку или построить фундамент другого типа.

Весовая нагрузка, действующая на фундамент, складывается из постоянной и переменной составляющих. Переменная включает снеговые и ветровые нагрузки, вес инженерного оборудования, мебели, сантехники и т.д. Для определения составляющей постоянного веса учитываются высота здания, используемые материалы, конструкция крыши и перекрытий и другие конструктивные особенности.

Для быстрого выполнения вычислительной части рекомендуется использовать онлайн-калькулятор MZLF.

Армирование

Железобетонная лента армируется каркасом, состоящим из рабочих стальных стержней и соединительных элементов. Они используют рифленую и гладкую сталь A400-500 для стержней основания, A240 для стержней конструкции. Расчет и технология стандартизированы СНиП 52-01-2003, СП 63.13330.2012.

Рамы представляют собой пространственные конструкции из продольных и поперечных стержней, соединенных коромыслами. Первые воспринимают растягивающие напряжения, вторые распределяют их равномерно между вертикальными и горизонтальными элементами.

Арматура МЗЛФ для деревянного дома рассчитывается по упрощенной схеме, в которой определяется минимально допустимая площадь стержней. Это 0,1% сечения ремня.

При ширине фундамента 300 мм и глубине фундамента 400 мм с учетом высоты цоколя 600 мм рабочая площадь составляет 300 000 мм². Профили должны иметь общее поперечное сечение не менее 300000×0,001 = 300 мм². Этому значению соответствуют несколько элементов таблицы марок стали.

С учетом существующих ограничений допускается использование арматуры диаметром от 12 мм и более на участках длиной более 3 м. Таким образом, каркас состоит из 4 стержней, по 2 в нижнем ряду и в верхнем ряду.

Поперечное армирование подбирается исходя из высоты каркаса. Если оно меньше 80 см, используйте проволоку диаметром 6 мм, при большем — стержни сечением 10 мм. Шаг крепления 25-30 см. Хомуты завязываются механически или вручную.

Требуемый расход арматуры находится по чертежу, приобретенному с наценкой 5 %.

Ленточный мелкозаглубленный фундамент

Неглубокий ленточный фундамент отличается от неглубокого тем, что при промерзании грунта поднимается намного меньше, чем незаглубленный фундамент и где-то в 2-3 раза.

В основном неглубокий фундамент используется при строительстве частных домов, так как он намного дешевле заглубленного фундамента, а надежность его выше, чем у подземного.

Следует подчеркнуть:

1. Неглубокие фундаменты с лентой рекомендуется использовать на слегка приподнятых и не приподнятых почвах. Грунты средней и тяжелой грузоподъемности обязательно требуют усиления фундаментов и использования сплошных песчаных пластов. Такой фундамент можно использовать на любых грунтах независимо от степени подъема.
2. Не следует упускать из виду замачивание участка и, конечно же, не следует забывать о посадке кустарников возле дома, которые помогают уменьшить глубину промерзания почвы. Такие простые меры способствуют отложению снега, а толщина снежного покрова снижает глубину промерзания примерно в три раза по сравнению с глубиной промерзания земли на бесснежном участке.
3. По периметру дома на неглубоком фундаменте можно сделать небольшой погреб или подвал.

Строительство ленточного фундамента: основные моменты

Обустройство столбчатого фундамента с сеткой, по сравнению с мелкой лентой, потребует гораздо больше работы.

Например, вы можете вырыть неглубокую траншею за один-два дня, даже если почва глинистая, и пробурить, скажем, 16 колодцев глубиной 2 метра, которые также расширяются до дна, учитывая более примитивную опалубку из 1-2 досок. — почти тяжелая работа.

Чтобы подготовить неглубокое ленточное основание своими руками, достаточно недели, а приступать к строительству цоколя можно через 10-12 дней. При столбчатом фундаменте нужно подождать месяц и более, пока бетон в решетке полностью созреет.

PS А на десерт предлагаю посмотреть видео: Устройство неглубокого фундамента

Требования СНиП

СНиП предъявляет жесткие требования к минимальным значениям глубины подушки фундамента:

• 1 м (при промерзании грунта на 3 м и более)
• 75 см (при промерзании почвы на глубину до 3 м);
• 50 см (при промерзании грунта менее 2 м).

Согласно нормам арматура укладывается в фундамент таким образом, чтобы от края бетонной заливки оставалось не менее 6 см. Стержни соединяются между собой вязальной проволокой. Особые требования предъявляются к расстоянию между арматурными стержнями, а также к шагу поперечной арматуры. Для получения дополнительной информации об основных требованиях перейдите по ссылке.

Как показывает практика, в районах центральной зоны глубина МЗЛФ будет около 0,5 м. Для небольших хозяйственных построек и дачных домов это значение можно уменьшить до 0,3 см.

Технология строительства

Для возведения неглубокого ленточного фундамента достаточно выкопать траншеи глубиной полметра и шириной 600-800 мм (этап разметки площадки мы сознательно опускаем — об этом вы можете прочитать в одной из предыдущих статей). Далее нужно сделать плотную песчаную подушку (толщина слоя 200-400 мм), на которую будет опираться ленточный фундамент. Песок смачивают водой и прижимают подручными средствами. Чем качественнее выполнение данной операции, тем меньше риск проседания фундамента до застывания цементного раствора. Песок позволяет не только заменить часть набухающего грунта, уменьшая его влияние на сетку, но и играет роль распределительного слоя: даже при насыщении водой и последующем промерзании в холодное время года он набухает по всему периметру ленты, равномерно распределяя нагрузку по всей площади подошвы.

На следующем этапе приступают к изготовлению и установке опалубки (как и многие другие этапы, установка опалубки характерна для строительства всех монолитных фундаментов, в том числе свайного фундамента с монолитной железобетонной сеткой). Самый простой и дешевый способ сделать опалубку — из односторонних гнутых досок, которые легко разложить на панели необходимого размера. Для их установки используются проставки и опорные колышки, которые забиваются по периметру траншеи. При этом тщательно проверяется правильность горизонтального и вертикального положения каждого щита. Внутренние части опалубки гидроизолируются толя или другого материала.

После этого выполняется армирование. Для этого используются стальные арматурные стержни диаметром 14-16 мм (укладываются по ленте), которые крепятся к каркасу гладкими стержнями сечением 8-10 мм (используются для формирования каркаса) с специальная нить. На этом этапе очень важно выдержать расстояние от продольных стержней до будущей поверхности фундамента из полоски неглубокого заложения. Как правило, его принимают равным 50 мм — этого вполне достаточно для обеспечения защиты металла от коррозии (толщина защитного слоя арматуры считается не меньше диаметра рабочей арматуры).

Когда каркас будет создан, можно приступать к заливке опалубки бетоном. На этом этапе важно избегать образования воздушных прослоек в растворе, поэтому каждые 200 мм слоя раствора необходимо тщательно уплотнять. Через три дня после заливки опалубку можно снять, а боковую и верхнюю части фундамента гидроизолировать шпаклевкой или рубероидом. При этом грудь покрыта песком и снаружи защищена отмосткой.

Расходы на устройство МЗЛФ

Как показывает практика, стоимость изготовления неглубокого фундамента своими руками зависит от его размеров, конструкции, высоты над уровнем земли, количества перемычек и некоторых других факторов. Средняя цена 5-6 тысяч рублей за погонный метр.

Мелкозаглубленный ленточный фундамент для дома своими руками

Фундамент мелкий ленточный (МЗЛФ) применяется при возведении малоэтажных домов из легких строительных материалов. Относительно простая конструкция, низкий расход материалов и высокий уровень надежности делают его применение технически оптимальным и экономичным решением.

Такую конструкцию можно сделать, выкопав траншею по всему периметру строящегося дома или выкопав траншеи выше точки промерзания по осям несущих стен и перегородок. Ширина и глубина траншеи определяется расчетом (представлен в виде галереи в конце статьи).

МЗЛФ может быть монолитным железобетонным или собранным из отдельных сборных железобетонных блоков. Допускается использование кладки из бутового камня или кирпича, залитого глиной, но наиболее прочной и надежной конструкцией является железобетонный монолит.

Условия применения мелкозаглубленной конструкции

Устройство полосатого бетонного фундамента мелкого заложения (ФМЗ) при строительстве дома будет целесообразно в случае:

Самая низкая точка фундаментной конструкции всегда находится выше предела промерзания на глубине не более 1500 мм. Кроме того, чем больше ширина основания, тем большую весовую нагрузку оно выдерживает. Небольшая глубина MZLF позволяет ему подниматься вместе с домом во время зимнего набухания почвы, оставаясь при этом неповрежденным.

Пониженные несущие характеристики несколько сужают возможные области применения конструкции и позволяют использовать устройство мелкого ленточного фундамента только в случае строительства домов из легких строительных материалов, к которым относятся:

• деревянный;
• блоки из ячеистого бетона;
• каркасно-панельные изделия;
• легкая кладка из пустотелого кирпича.

Ширина подошвы зависит от строительного материала.

МЗЛФ нельзя использовать для строительства больших домов. Глубина промерзания грунта под полом таких построек будет меньше, чем на прилегающей территории. В результате зимой набухание будет неравномерным, что может привести к разрушению конструкции.

Использование МЗЛФ запрещено на глинистых, торфяных и сапропелевых почвах.

На слабых и непористых почвах. На средних и очень тяжелых почвах.

Условия для расчета конструкции фундамента

Для расчета МЗЛФ и определения глубины и ширины ленты в обязательном порядке необходимо учитывать:

• тип почвы на глубине расчетной точки промерзания;
• уровень грунтовых вод;
• глубина промерзания;
• распределение нагрузки на фундамент;
• неровность строительной площадки;
• расчетная глубина кладки, равная расстоянию от самой нижней точки основания до первого этажа здания.

Глубину возможного промерзания грунта можно определить согласно СНиП 23-01-99 * «Строительная климатология».

При заметных перепадах высоты устройство МЗЛФ конструктивно невозможно. В этих случаях необходимо будет выровнять площадку или построить фундамент другого типа.

Весовая нагрузка, действующая на фундамент, складывается из постоянной и переменной составляющих. Переменная включает снеговые и ветровые нагрузки, вес инженерного оборудования, мебели, сантехники и т.д. Для определения составляющей постоянного веса учитываются высота здания, используемые материалы, конструкция кры�
