Мелкозаглубленный ленточный фундамент для малоэтажных домов

Особенности технологии мелкозаглубленного ленточного фундамента

Неглубокий фундамент — это стандартный ленточный тип фундамента. Также он имеет легкий, надежный и продуманный дизайн. При этом тоже есть ограничение по глубине обустройства — планка 0,5 метра. И это своего рода золотое сечение, нечто среднее между погребенной и незахороненной системой.

Несомненно, такая небольшая глубина установки дает значительную экономию строительных материалов, цементного раствора и затрат на рабочую силу. Можно уложиться в минимальный бюджет, но при грамотном подходе результат будет отличным.

Преимущества и недостатки

В первую очередь рассмотрим преимущества, которые сделали неглубокий фундамент столь популярным в сфере современного малоэтажного строительства.

• Соблюдение всех тонкостей и стандартов инновационной технологии монтажа помогает сделать фундамент прочным, долговечным, устойчивым к значительным механическим воздействиям и давлениям. Надежность повысилась, но во многом это зависит от работы строителей.
• Строительных материалов потребуется гораздо меньше, что позволит сэкономить дополнительные средства.
• также необходимо меньше бетонного раствора, что снижает трудозатраты при его приготовлении.
• Земляные работы выполняются упрощенным способом, что позволяет отказаться от использования техники и экскаватора.

Минусы тоже нуждаются в отдельном рассмотрении

Они не ухудшают фундамент, но их нужно учитывать. Строительная площадка должна быть максимально ровной — максимально допустимый уклон здесь всего пять градусов. Когда грунт подъемного типа, потребуется специальная дренажная система. Здесь важен сезон, так как работы с бетоном ведутся только при стабильном температурном режиме, когда градусник не опускается ниже знака плюс десять. Кроме того, необходимо соблюдать строгие ограничения по этажности и весу конструкции.

Примечание! Важный момент. Категорически запрещается устраивать такой фундамент на пересечении разных грунтов, на неоднородных грунтах, а также при большом наличии грунтовых вод. Это действительно опасно. Следовательно, перед проектированием и оснащением необходимо будет провести углубленные геологические изыскания, исследовать площадку, грунт и убедиться в прочности основания.

Схема фундамента

Существует традиционная схема, по которой обустраивается фундамент. Применяется железобетон — лента укладывается по периметру основания будущей конструкции, а также под всеми несущими стенами, перегородками. Это чрезвычайно важно для дальнейшей устойчивости конструкции в течение длительного периода времени. Примерно половина высоты этой ленты будет возвышаться над землей, представляя уровень подвала.

Схема ленточного неглубокого фундамента

Схема включает в себя следующие элементы:

• подушка высотой около 0,2 метра сделана из крупного песка;
• армированная лента монолитного типа, она заглублена на полметра, а ширина рассчитывается исходя из параметров стен;
• гидроизоляция, по всей площади ленты необходимо уложить изоляционный слой;
• отдельно предусмотреть систему отвода дождевой, талой воды;
• некоторые также выполняют покрытия в декоративных целях.

Специалисты отмечают, что немаловажную роль играет и уровень сейсмической опасности. Это должно быть максимум 6 баллов.

Стандарты СНиП

На эти требования стоит ориентироваться, так как в них четко прописаны именно те нормы, которые сделают фундамент конструкции прочным и безопасным. Указываются параметры глубины, на которую закладывается фундамент:

• 50 см, если земля промерзает максимум до 2 метров;
• если обморожение опускается до 3 метров, подушка углубляется на 75 см;
• фундамент на глубину до одного метра требуется при промерзании грунта более чем на 3 метра.

Конечно, не всегда удается обустроить такой практичный и неглубокий фундамент. Но для регионов центральной зоны со стандартными климатическими условиями такое мелкое основание просто оптимально.

В стандартах подробно рассматриваются различные параметры: это шаг поперечной арматуры, расстояние между стержнями, виды соединений арматуры. Далее арматура устанавливается так, чтобы расстояние от краев залитого бетонного основания было не менее шести сантиметров.

Особенности монтажа фундамента в соответствии с материалами

Технологические тонкости монтажа будут зависеть от материала, из которого планируется возведение дома. Теперь мы рассмотрим некоторые ключевые моменты.

Кирпич

У кирпичного дома есть свои технические характеристики, которые необходимо учитывать. Дело в том, что кирпич способен выдерживать большие вертикальные нагрузки, но при этом растяжение и изгиб для него опасны. Здесь необходимо обеспечить равномерную усадку подушки фундамента, иначе стены могут потрескаться.

Для кирпичного дома подойдет неглубокий фундамент, если он небольшой, легкий, а земля плотная и устойчивая. Если такие условия выполнить невозможно, лучше остановиться и выложить прочную бетонную плиту — смещения грунта с ней не будет, а нагрузка будет распределена равномерно. Фундамент должен быть большим, монолитным.

Керамзитоблоки

Когда одноэтажный дом строится из керамзитовых блоков, для него отлично подойдет неглубокое полосатое основание. Керамзит имеет невысокую плотность, что позволяет снизить вес и уровень нагрузки на основание.

Особое внимание нужно уделить системе гидроизоляции, так как блоки имеют большую пористость конструкции. Требуется надежный горизонтальный слой гидроизоляции — его укладывают на песчаную подушку и только потом заливают бетонное основание. Периметр ленточного фундамента также покрывается современными гидрофобными материалами — это может быть рубероид или плотная пленка, а также битумная мастика, минеральный гидроизоляционный слой.

Сруб

Для бревенчатого дома неглубокий ленточный фундамент будет рискованным решением. Такие конструкции достаточно тяжелые, они оказывают соответствующую нагрузку на основание. Допустимо использовать неглубокий фундамент, если сам грунт имеет хорошую устойчивость, состоящий в основном из гравия или камня, крупного песка.

Газобетон

Здания из газобетонных блоков привлекают друг друга минимальным весом. В этом случае результат достигается не только за счет плотности — сами стены можно сделать почти вдвое тоньше, поскольку газобетон имеет больший уровень экономии тепла. А для одноэтажного дома из такого материала идеально подойдет фундамент на небольшой глубине. При этом по ширине цоколя есть минимум — 0,3 м.

Каркасное строение

Удачное решение: каркасные дома относительно легкие, все конструкции в них легкие. На основание не будет высокого давления. Почва подходит для песчаных и каменистых, а также супесей. При высоком наличии грунтовых вод уже потребуются конкретные расчеты специалистов для исключения всех возможных рисков.

Самостоятельный монтаж мелкозаглубленного ленточного фундамента

Рассмотрим несколько ключевых моментов, которые важно учитывать при самостоятельном устройстве поверхностного фундамента ленточного типа.

1. В первую очередь определяются параметры: сечение арматуры, ширина подушки.
2. Делается точный чертеж для дальнейшего армирования.
3. Сайт удален, помечен.
4. В заранее выкопанных траншеях укладывается надежный дренажный слой.
5. Уложите гидроизоляционный слой.
6. Затем наступает черед установки опалубки.
7. Уложена и закреплена система армирования.
8. Все запланированные коммуникации были оборудованы.
9. Лента зацементирована.
10. Созданы все условия для надежного застывания бетонного слоя.
11. На завершающем этапе проводится дополнительная гидроизоляция.

Некоторые хозяева предпочитают завершать работу декоративным покрытием.

Глубина заложения фундамента

О глубине фундамента, рассчитав глубину фундамента, СНИП, вы узнаете, как определить глубину фундамента, мелкий и ленточный фундамент и глубину их фундамента. Вопрос клиента:

Виктора, 26 лет, Москва! «Добрый день, уважаемые специалисты. Планирую начать строительство двухэтажного бревенчатого коттеджа в Подмосковье. Сейчас работа находится на стадии проектирования. Я пытаюсь все просчитать сам, но не имея достаточного опыта, часто сталкиваюсь с необходимостью сторонней помощи. Итак, на этот раз. Инженеры, подскажите, пожалуйста, как рассчитать глубину фундамента. В Интернете много противоречивой информации — не знаю, чему верить. Заранее спасибо.”

Мы решили дать развернутый ответ на вопрос заказчика и предложить ему целую содержательную статью на эту тему.

Определение глубины фундамента — основной этап проектирования всех типов железобетонных фундаментов.

Мнение эксперта! Значение GZF измеряется как расстояние между уровнем земли на месте и отметкой нижней точки подошвы.

Из этой статьи вы узнаете, что нужно учитывать при определении глубины фундамента, на какую глубину принято закапывать ленточные основания разных типов и как самостоятельно рассчитать ГЗФ в соответствии с требованиями действующих «Строительных норм и правила”.

Что нужно учесть при вычислении глубины заложения фундамента

В строительной практике глубина железобетонных фундаментов — ленточных, плитных и столбчатых рассчитывается исходя из трех определяющих факторов:

Расчет глубины выполняется для каждого из 3 факторов, упомянутых выше, и наибольшее из полученных значений GZF принимается за расчетную глубину.

Геологические условия на строительном участке

Анализ геологических условий строительной площадки необходим для определения глубины несущего слоя грунта, на который должно опираться основание основания.

Мнение эксперта! Опорным слоем выступает слой грунта, значение расчетного сопротивления которого превышает 150 кПа.

• Подошва основания должна быть заглублена не менее чем на 20 сантиметров в несущий слой земли;
• Общая глубина фундамента в любых условиях не должна быть меньше 50 сантиметров;

Также проводится определение уровня грунтовых вод. В идеале фундамент следует размещать выше этого уровня, однако часто возникают ситуации, когда глубина промерзания почвы и уровень грунтовых вод равны или грунтовые воды обычно превышают уровень промерзания.

Если невозможно заложить фундамент выше УГВ, то вокруг основания прокладывают дренажную систему из труб по периметру фундамента. Наличие дренажной системы позволяет отводить воду от грунта, расположенного возле фундамента, за счет чего снижаются морозные подъемные силы грунта, возникающие в холодное время года.

Глубина промерзания почвы

Ключевым фактором, влияющим на значение GZF, является глубина промерзания почвы. Этот фактор становится особенно важным в условиях строительства на склонных к подъемам землях, к которым относятся:

• Песчаный грунт, насыщенный влагой;
• Пыльная и песчаная почва;
• Почва высокопластичная глинистая;
• Суглинок.

Мнение эксперта! Подъемная сила — это толкающий эффект, оказываемый землей на основание здания, находящегося в ней.

В холодное время года при промерзании грунта насыщенная им влага превращается в лед, увеличивая его объем на 3-9%.

Из-за огромной плотности нижних слоев почвы увеличенный грунт не может расширяться вниз и начинает давить вверх, оказывая вертикальные и тангенциальные нагрузки на основание.

Результатом подъема является деформация фундамента: деформируются фундаменты из полос и плит, стены покрываются трещинами, оконные и дверные коробки выступают.

Мнение эксперта! Глубина фундамента в приподнятом грунте всегда должна быть больше глубины промерзания грунта: вертикальные подъемные силы не действуют на фундамент, расположенный под ГУО.

Современное строительство издавна означало возведение многоэтажных домов со значительной массой.

Неглубокий ленточный фундамент — самый дешевый и простой в обустройстве вариант кирпичного дома.

Выполняем полный комплекс работ, предоставляя заказчикам готовые фундаменты для дальнейшего строительства.

Конструктивные особенности возводимой постройки

Глубина заложения фундамента определяется с учетом следующих конструктивных особенностей строящегося сооружения:

• Наличие подвала или подвала;
• Наличие оснований для хозрасчетного оборудования;
• Характер и сила нагрузок, которые здание будет оказывать на несущий фундамент (ветер, снег и масса конструкции);

Мнение эксперта! Ленточные фундаменты, если вы строите подвал, заглубляют на 50 сантиметров ниже крайней точки его этажа, столбчатые — на 150 см ниже.

Глубина заложения фундамента СНИП

Требования и правила определения глубины железобетонных фундаментов приведены в нормативном справочнике СНиП № 20201-83 «Фундаменты зданий и сооружений”.

В пункте 2.25 настоящего документа приведены формулы и таблицы, с помощью которых на практике можно рассчитать глубину закладки железобетонных фундаментов. Для этого потребуются следующие исходные данные:

• Тип местности;
• Среднемесячные и среднегодовые температуры в регионе;
• Технический проект строительства;
• Глубина размещения грунтовых вод.

Как и чем определить глубину заложения фундамента

Основное влияние на GFP оказывает глубина промерзания почвы, поэтому расчеты для определения GFP требуют предварительного определения этого значения и сравнения результата со стандартной таблицей.

Например, рассчитываем глубину фундамента под сруб, строительная площадка Москва.

Рассчитываем нормативный показатель глубины промерзания почвы

Делается это по формуле:

Где d0 — коэффициент, значение которого различно для разных типов почвы:

• Глинистые и глинистые почвы — 0,23;
• Суглинок, мелкопесчаный грунт — 0,28;
• Средние и большие песчаные поля — 0,30;
• Каменистая местность — 0,34;

√Mt — это квадратный корень из всех месячных температур ниже нуля в регионе за календарный год. Среднемесячные температуры в отдельных регионах России можно найти в Приложении 5.1 к СНиП № 23-01-99 «Строительная климатология”.

Для Москвы среднемесячные температуры будут следующими:

По таблице определяем √Mt (суммируем только температуры ниже нуля): √5,6 + 1,1 + 1,3 + 7,1 + 7,8 = 4,78.

Теперь мы можем рассчитать базовую формулу для стандартной заморозки:

• Dfn = d0√Mt = 0,23 * 4,78 — 1,1 м.

Коэффициент 0,23 был принят для глинистых почв и суглинков, преобладающих в столице России.

Определяем расчетную глубину промерзания почвы под конкретным зданием

Расчетный ГПЗ, исходя из которого будет определяться глубина фундамента, рассчитывается по формуле:

Где Dfn — уже рассчитанное нами нормативное значение промерзания, а Kh — коэффициент, который различается для отапливаемых и неотапливаемых зданий.

Для неотапливаемых помещений, если они расположены в регионах со среднегодовой температурой выше (в Москве — +5,4), она всегда равна 1,1.

Важный

коэффициент Х для отапливаемых помещений можно найти в таблице ниже.

Теперь мы можем определить примерную глубину промерзания грунта в Москве под различными конструкциями:

• Отапливаемое здание с неотапливаемым подвалом: Df = 1 × 1,1 = 1,1 м;
• Отапливаемое здание с утепленным подвалом, без подвала: Df = 0,7 × 1,1 = 0,8 м;
• Неотапливаемое здание, без электроснабжения: Df = 1,1 × 1,1 = 1,21 м.

Определяем глубину заложения основания

Используя данные из таблицы отношения уровня грунтовых вод к ГПЗ, можно определить оптимальную глубину залегания железобетонного фундамента, которая позволит минимизировать подъемные силы, действующие на фундамент в холодное время года.

Мнение эксперта! Точную глубину залегания грунтовых вод и скорость текучести почвы можно определить только после геологических изысканий на месте. Если у вас нет возможности провести такие работы, рекомендуется брать глубину фундамента с запасом — «не меньше значения Df”.

Ленточный фундамент глубина заложения

В зависимости от глубины заложения фундамента подразделяются на два типа ленточных фундаментов: глубокие и мелкие.

Глубокий ленточный фундамент укладывается на грунт, подверженный подъему на морозе из-за осевых нагрузок, которые может деформировать любой другой фундамент. На таких основаниях можно возводить тяжелые кирпичные дома, бревенчатые постройки или многоэтажные дома из газобетона.

Мнение эксперта! Нижняя точка опорной подошвы глубоких фундаментов всегда находится на 20-25 сантиметров ниже глубины промерзания грунта.

Подъемные силы бывают двух типов:

• Вертикальные — наиболее мощные удары, которые исходят от слоев грунта, расположенных под основанием фундамента;
• Касательная — плавучесть, вызванная трением расширяющейся земли и боковых стенок основания.

Благодаря такому расположению опорная подошва, находящаяся на незамерзающем грунте, не подвергается воздействию вертикальных подъемных сил. Остаются только касательные воздействия, нивелированные давлением, оказываемым на фундамент массой здания, и не вызывают серьезных повреждений.

Наибольшая экономически целесообразная глубина заделки ленточных фундаментов в грунт — два с половиной метра. При необходимости преодоления этой глубины рационально отказаться от ленточного фундамента и отдать предпочтение фундаментам, состоящим из забивных или буронабивных свай.

Способы уменьшения необходимой глубины фундамента

Бывают случаи, когда имеет смысл удешевить закладку фундамента на большую глубину. Так, если глубина ленточного фундамента для одноэтажного дома из пеноблоков не слишком велика, серьезные тяжелые конструкции иногда требуют огромных затрат, которые девелоперы стараются сократить.

Самый радикальный метод — это полная замена тяжелого грунта неповышенным грунтом — просто выкапывают яму, намного превышающую размер проекта, до точки ниже линии промерзания. Грунт подбирается, заменяется песком и тщательно утрамбовывается. Земляные работы масштабны, но дают надежный результат.

Отмостки можно спроектировать для уменьшения глубины промерзания земли и предотвращения ее застаивания. Отмостки — это бетонные площадки, которые проходят под стенами дома и имеют уклон до 10 градусов. Их ширина подбирается исходя из рельефа местности, размеров свеса крыши. Так, для просадки земли достаточно спроектировать отмостку шириной до одного метра.

понижение уровня воды под объектом возможно за счет устройства котлованов с отводом воды, сделанных по склону рельефа. Конструкции хорошо работают и отводят воду при таянии снега, ливнях. Если уровень грунтовых вод на участке постоянно повышается, делают серьезные дренажные системы.

уменьшить глубину промерзания почвы можно, подложив под отмостку специальный фундамент из плит пенополистирола. Так, если взять плиты толщиной до 5 сантиметров, можно будет снизить промерзание почвы до глубины 30 сантиметров.

Если вы строите не очень массивный деревянный дом, то фундамент можно установить прямо в промерзающем слое. Подвергнутый качественному армированию и укладке над водоразделом фундамент будет перераспределять неравномерные нагрузки и выступать в качестве единой монолитной конструкции.

Таким образом, в моменты набухания грунта на одном из участков под основанием конструкция не деформируется, а поднимается, но вес здания поддерживает и гарантирует сохранение плоскости фундамента. Обязательно засыпьте основание гравием и песком, чтобы сгладить неровный подъем почвы. При этом железобетонный каркас обеспечит распределение нагрузок по периметру и не допустит наклона конструкции.

Гидроизоляционные работы

Этот этап самый ответственный и сложный: гидроизоляция должна максимально защищать незаглубленный фундамент из ленты от проникновения влаги. Выбор материала зависит от типа гидроизоляции:

Строительство фундамента
Глубина неглубокого фундамента. Устройство мелкого ленточного фундамента, критерии выбора, расчет и обустройство
Расчет фундамента мелкого заложения — домашний ремонт
Строительство фундамента
Неглубокий полосатый фундамент под дом из газобетона

1. По горизонтали. Для его изготовления используются рулонные материалы (например, рубероид, полиэтиленовая пленка).
2. Вертикальный. Бывают двух типов: безнапорные и антинапорные. Безнапорный — это забитая глиной, а затем утрамбованная траншея, которую вырывают по периметру. Чтобы в глине не оставалась влага, ее заливают цементным раствором и монтируют желоб. Для изготовления антинапорной гидроизоляции используются штукатурка, краска, различные смазки и другие материалы — они наносятся на утепляемую поверхность.

Расчет заглубления ленты

Следующий шаг — понять, как все вышеперечисленные факторы влияют на выбор типа фундамента. Как вы помните, их всего три.

Полосатый фундамент. Виды глубины.

Незаглубленный

Этот вид фундаментной ленты не выдерживает больших нагрузок и поэтому используется очень редко. Он полностью ложится на поверхность земли, засыпается только песчано-гравийная подушка. Поэтому понятие глубины кладки для этого типа фундамента можно применять только условно. Главное преимущество такой конструкции в том, что подъемная сила не действует на бетонные боковые стены.

Неглубокий фундамент можно монтировать только на плотных и устойчивых грунтах. Для ее устройства снимается верхний слой грунта на глубину 30-40 см, затем в траншею насыпается смесь песка и гравия и хорошо уплотняется протекающей водой. Устанавливается опалубка, собирается арматурный каркас и заливается бетонная смесь. Высота фундамента, а точнее цоколя 50-60 см, ширина 30-40 см. Следовательно, ширина подушки должна быть 40-50 см.

Мелкозаглубленный

Неглубокий фундамент воспринимает большие нагрузки и в то же время не так надежен, как заглубленный. Делают это выше точки промерзания почвы. Поэтому степень его углубления зависит от таких факторов, как тип почвы, глубина промерзания и уровень грунтовых вод. Где взять эти данные, было указано выше. Таблицы зависимости глубины фундамента неглубокой заглубленной полосы приведены в СНиП 2.02.01-83 и выше по тексту статьи.

Если уровень грунтовых вод ниже ГП, обычно никакого подъема от процесса не происходит. Исключением является наличие слоя глины, который может задерживать и накапливать дождь и растворять воду. В любом случае, даже для одноэтажного дома здесь действует правило: глубина ленты должна быть не менее половины расположения точки промерзания. А если в вашем поселке ГП около 1,8м, то следует углубить фундамент на 0,9м.

Если вода выше точки замерзания, а почва не отличается особой плотностью и устойчивостью, от неглубокого фундамента просто придется отказаться. При высоком уровне земли фундаментную ленту придется заглубить ниже точки промерзания на 10-30 см.

Заглубленный

Это самый надежный вид полосатого фундамента. Его глубина на 100-300 мм ниже точки замерзания. Главное условие его возведения — лента должна опираться на плотные слои почвы. В случае болота или трясины вам нужно будет вырыть траншею под этими слоями. После этого обязательно насыпьте и утрамбуйте подушку песком и гравием, а затем установите опалубку. Технология устройства фундамента такого типа описана в этой статье.

Можно ли уменьшить глубину заложения

Часто бывает, что выполненные расчеты показывают необходимость больших габаритов, и стоимость монтажа ленты становится слишком значительной. Особенно, если глубина ленточного фундамента рассчитана для двухэтажного дома. Тогда сразу возникает вопрос, как уменьшить габаритные размеры фундаментной конструкции.

Есть три варианта:

• уменьшить ГП;
• понизить уровень грунтовых вод;
• устройство буферной подушки.

изменить климат невозможно, но с помощью утеплителя можно уменьшить глубину промерзания почвы. Для этого внешняя стенка ремня покрывается пластинами из пенополистирола. Кроме того, утеплитель необходимо укладывать под отмостку по всей ее ширине. В результате ГП уменьшится, а фундамент может сократиться.

Отвод грунтовых вод ниже ВП осуществляется путем установки эффективной дренажной системы. Его необходимо монтировать ниже глубины промерзания почвы. Это большой объем земляных работ, много материалов и ям, но эффект будет отличный.

При большом слое тяжелых или заболоченных грунтов фундамент нужно будет закладывать глубоко. Чтобы этого не произошло, нестабильный грунт просто нужно заменить сыпучими материалами. Для этого с внешней стороны пояса выкапывается траншея шириной около метра и засыпается песком и гравием. Подушка под фундамент тоже обязательна.

Подушка под фундамент.

Мелкозаглубленный ленточный фундамент — технология возведения

Возведение мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из лома арматуры и жгутики, с помощью которых размечается контур будущего фундамента на земле согласно проекту.

После этого начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотнительной прокладки.

Земельные работы

Если в процессе земляных работ стены котлована осыпаются, необходимо сделать временные опоры из досок. Также крайне важно поддерживать дно траншеи в вертикальном положении, поскольку на любых склонах увеличивается количество материала, используемого для создания платформы уплотнения.

По окончании выемки и выравнивания стен котлована устраивается подсыпка. Первый шар — песок. Засыпать нужно слоями, по 3-5 сантиметров, и каждый слой нужно заливать водой и забуферивать, чтобы песок приобрел максимальную плотность.

Рис. 1.4.1: Формирование песчаного дна

На песок насыпают слой щебня, также утрамбованный ручным пестиком.

Монтаж опалубки

Для создания опалубки используются доски толщиной 20 мм, которые скрепляются между собой при помощи брусков и саморезов или металлического уголка.

Рис. 1.5: Опалубка для мелкозаглубленных ленточных фундаментов

По внешнему контуру опалубки устанавливаются распорки из деревянных балок, расстояние распорки 50 сантиметров, они необходимы, чтобы опалубка не деформировалась от веса бетона.

Мнение эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона при заливке.

Внутри опалубки доски необходимо застелить клеенкой, так как цементное молоко жидкого бетона может затечь в щели между ними. По окончании монтажа на опалубке отметьте уровень, на котором будет производиться заливка.

Армирование

Технология армирования неглубокого фундамента в соответствии с требованиями СНиП не требует обязательного усиления центральной части фундамента, так как не имеет критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Эта рама состоит из двух вертикальных армирующих лент А3 диаметром 13 мм, которые соединены вертикальными перемычками из гладкой арматуры 8 мм. Каркас фиксируется вязальной нитью.

Мнение эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в этом случае конструкция потеряет эластичность.

Ручное вязание ниток удобнее всего производить крючком. Для завязывания узла потребуется 20-25 см сложенной вдвое нити.

Рис. 1.6: Устройство арматуры в каркасе для усиления ленточного фундамента

Армирующий каркас вяжется в удобном для вас месте, и только потом готовая часть конструкции помещается внутрь опалубки. Крайне важно произвести правильное соединение арматуры по углам фундамента, так как именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых стыков необходимо установить дополнительные Г-образные ребра жесткости из ребер жесткости диаметром 13 мм. Не менее надежны и П-образные соединения, которые вы видите на изображении ниже.

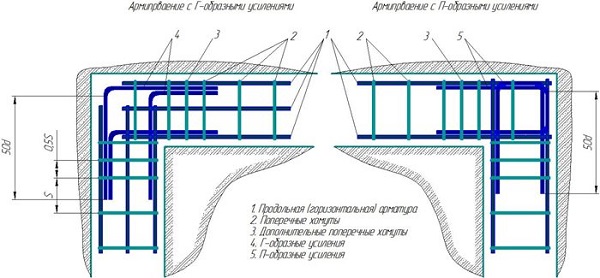

Рис. 1.7: Схема подключения углов арматурного каркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в необходимом объеме, так как одноэтапная заливка обеспечивает наилучшую конечную прочность основания.
Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на пропорции бетона, песка и щебня, показанные на картинке.

Рис. 1.8: Залить бетон в мелкий ленточный фундамент

После заливки бетона в опалубку его необходимо обработать виброуплотнителем или перфоратором с соответствующей насадкой. Герметизация позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на окончательной прочности фундамента.

После завершения уплотнения бетон выравнивают с помощью правила и накрывают клеенкой или брезентом. Если фундамент закладывается в жаркое время года, во избежание растрескивания бетон необходимо регулярно увлажнять в процессе застывания. Бетонный фундамент набирает расчетную прочность за 3-4 недели.

Расчет конструкции

Железобетонный монолит фундамента поднимается над землей и опирается на подушку, состоящую из слоя уплотненного щебня, засыпанного слоем песка.

В зависимости от климатических условий глубина МЗЛФ на тяжелых грунтах определяется требованиями СНиП II-Б1-62 и равна:

• при промерзании до 1 метра — не менее 500 мм;
• до 1,5 метров — 750 мм;
• более 1,5 метра — 1000 мм.

Поэтому обычно строители делают расчет на мелкий ленточный фундамент, принимая глубину фундамента за величину, равную глубине промерзания, с вычетом 20-25%. При соблюдении этого условия фундамент дома сможет свободно подниматься без разрушения при набухании грунта.

Высота подвала над поверхностью земли может достигать четырехкратной его ширины, но не должна превышать габаритов подземной части фундамента.

Ширина конструкции под несущими стенами равна математическому соотношению весовой нагрузки (т / м) и расчетного сопротивления грунта (т / м2), значение которого приведено в таблицах СНиП 2.02. 01-83.

Толщина щебеночно-песчаной подушки определяется по формулам и таблицам, приведенным в СНиП «Фундаменты и фундаменты». Это зависит от степени набухания почвы, теплового режима постройки и материала стен.

1
2
3
4
5
6

Поэтапное изготовление

Как и любой тип фундамента, неглубокий ленточный фундамент своими руками выполняется в несколько этапов

важно соблюдать их последовательность, так как от этого зависит качество будущего фундамента

Подготовительные работы

Прежде всего, необходимо подготовить строительную площадку. Для этого необходимо очистить участок от всей грязи и мусора, а также удалить плодородную часть почвы (около 15 см). Впоследствии участок размечается по всему периметру будущего фундамента. Для этого в углах дома по внешней и внутренней сторонам фундамента ставят колышки и натягивают шпагат. Углы необходимо проверять квадратом.

После того, как траншея будет готова, нужно положить под фундамент подушку. Так что если грунт поднимается, на дно траншеи необходимо уложить виброплиту, если грунт нормальный, необходимо уплотнить его водной пропиткой, если грунт перемешанный, то утрамбовать лучше заменить Если на участке песок мелкий и пыльный, необходимо на дно уложить геотекстиль, а затем сделать подушку.

Для неглубокого фундамента важно знать, что ширина подушки должна быть на 30 см шире. Так что первым делом нужно засыпать песок, который хорошо утрамбован

На него насыпается 10 см щебня и засыпается рубероид. Если планируется утеплить фундамент, то в этом случае лучше приобрести несъемную опалубку.

Возведение опалубки

Возводится опалубка так, чтобы часть фундамента выступала из земли. Обычно его делают самостоятельно из фанеры или обрезной доски. Для этого вам понадобятся:

Через некоторое расстояние проведите вертикальные планки по всему периметру ремня. Вдавите обрезную доску или фанеру в доски и прикрепите их к вертикальным перекладинам с обеих сторон ленты. Важно, чтобы заглушки оставались внутри опалубки, чтобы поверхность стенок ленты была ровной. Впоследствии устанавливаются распорки снаружи опалубки, чтобы избежать деформации при заливке бетона. С помощью строительного уровня необходимо проверить горизонтальность и вертикальность всех панелей опалубки и, при наличии дефектов, исправить их. Наконец, по всему периметру опалубки натягивается веревка и делается отметка, на которую будет заливаться бетон.

Армирование

Этот этап строительства фундамента очень важен, так как именно армирование фундамента увеличивает прочность готового фундамента. Для армирования обычно используют стальную арматуру диаметром 14-16 мм и гладкую арматуру диаметром 8-10 мм. По ленте укладываются стальные стержни (как правило, 2 стержня на нижнем уровне при ширине фундамента 40 см и 2 на верхнем уровне), после чего закрепляются вертикальными и поперечными гладкими арматурами, образуя одну арматуру каркас клетки. В результате должны получиться квадратные или прямоугольные ячейки.

При армировании фундамента очень важно соблюдать расстояние между стержнями и отступать от стен ленты по 5 см с каждой стороны. Это предотвратит коррозию металла

Для закрепления арматуры часто используют вязальную нить и специальный крючок. Специалисты не советуют применять сварку, так как в этих местах арматура теряет свои характеристики, тем самым снижая прочность всех конструкций в целом.

Как залить ленточный фундамент своими руками?

После завершения армирования можно приступать к заливке бетона

здесь очень важно заливать бетон одновременно, так как прочность залитого в несколько слоев фундамента значительно снижается. Для этого в большинстве случаев на заводе заказывается бетонный раствор, который вносится в бетономешалку и сразу же заливается по всему периметру

также очень важно избегать образования воздушных зазоров в бетонном растворе, поэтому в процессе заливки бетона необходимо тщательно утрамбовывать его через каждые 20 см. Для этого можно использовать специальный строительный вибратор или постучать молотком по стенам опалубки

Спустя 3 дня после заливки бетона опалубку уже можно демонтировать, а стенки фундамента гидроизолировать специальными средствами (шпаклевкой, рубероидом и т.д.). Пазухи между фундаментом и землей засыпаны песком, а снаружи защищены отмосткой.

Где можно использовать — применение

Неглубокий ленточный фундамент подходит для строительства малоэтажных жилых домов и других сооружений из тех материалов, которые не будут создавать значительного давления на фундамент фундамента. К таким конструкциям и материалам относятся:

• каюты;
• ячеистый бетон — пенобетон, газосиликатные блоки;
• кладка из светлого кирпича;
• каркасные панельные дома.

При устройстве фундамента большей ширины можно построить тяжелые дома из бруса или пройти к нему. Но в этом случае грунт промерзнет на меньшей глубине и есть вероятность деформации фундамента. Поэтому, если планируется возведение монументального сооружения, лучше оборудовать монолитный фундамент лентами.

При этом следует знать, что увеличение ширины ленты неглубокого фундамента позволяет строить более тяжелые дома с мансардой. Большая ширина фундаментной ленты (и, соответственно, основания) способствует уменьшению глубины промерзания грунта в пространстве под полом.

Схема устройства МЗЛФ

Железобетонную ленту следует оборудовать по периметру основания дома, со всеми несущими стенами и перегородками. Почти половина его высоты находится над уровнем земли и составляет основу.

Схематично устройство выглядит так:

• подушка из крупного песка (шириной 0,3 — 0,4 м и высотой 0,2 м);
• монолитная армированная лента (при заглублении до 0,5 м ширина зависит от толщины стен, в среднем 0,4 м);
• тепло- и гидроизоляция по всей длине ленты и отмостки для отвода талой и дождевой воды;
• декоративное покрытие (материал покрытия по желанию заказчика).

Схема устройства выглядит так:

Одним из важных условий возможности возведения неглубокой ленты является отсутствие сейсмической угрозы выше 6 баллов.

Особенности обустройства мелкозаглубленного фундамента

Интересным дизайнерским решением является установка фундамента на небольшой глубине вместе со специальными опорными столбами. Возможна реализация такой системы, когда опорные столбы могут быть установлены ниже уровня промерзания почвы. Реальный вариант для участков с повышенной влажностью, болотистых и глинистых. Полученная в результате каркасная конструкция безопасна, долговечна, но при этом очень экономична.

Столбы представляют собой железобетонные опоры, стальные трубы в бетонном покрытии, а также асбестовые трубы, заполненные бетоном изнутри. Кроме того, здесь совершенно необходима хорошо продуманная дренажная система. Это позволит избежать разрушения конструкций.
