Как сделать фундамент под печь своими руками: правильная инструкция

В каких случаях нужен фундамент?

Как было сказано выше, монтаж конструкций должен сопровождаться возведением фундамента в виде фундамента, за исключением конструкций, вес которых не превышает 200 килограмм, во всех остальных случаях это необходимо.

Конструкции из легкого кирпича также нуждаются в хорошем фундаменте из-за постоянного движения грунта и общей усадки дома. А о массивных, тяжелых, кирпичных печах и говорить не приходится: без качественного фундамента, правильно спроектированного, они не выдержат условий современного климата.

Строительство столбчатого фундамента под печь

Столбчатый фундамент под печь — более выгодный вариант, так как не требует снятия большого количества грунта для ее возведения, а расход материалов намного меньше.

Однако работа осложняется необходимостью установки дополнительного основания для печи, которое будет устанавливаться на столбы. Для этого отлично подойдет железобетонная плита или каркас, сваренный из стального профиля. Размер основания обязательно должен превышать параметры печи, чтобы выдержать вес конструкции и обеспечить ее устойчивость.

Столбчатый или свайный фундамент предотвратит негативные последствия сезонного движения грунта, в том числе морозное набухание глинистого грунта.

Начинаем заливать фундамент под кирпичную печь своими руками

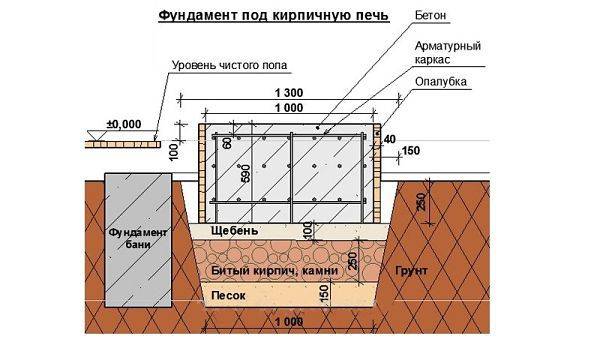

Фундамент под кирпичную печь

Шаг 1. Разметка под фундамент и яма

• Определившись с местом расположения будущей печи, необходимо правильно рассчитать ее габариты, исходя из мощности. Это зависит от площади комнаты, количества дверей, окна и так далее
• На земле чертим топку необходимого размера. Фундамент должен быть на 15-20 см больше отопительной конструкции. Сделайте отметки и колышки, которые отметят границы котлована под котлован.
• Штыковой лопатой выкопайте яму глубиной 70-100 см, в зависимости от плотности почвы и климатической зоны (см. Выше).
• На дно траншеи укладываем песчаную подушку толщиной 10-15 см, хорошо утрамбовываем ее лопатой и насыпаем слой среднезернистого щебня на высоту 30 см. Камня и хорошо промокаем.

Шаг 2. Установка опалубки и армирование

• Приступаем к возведению опалубки на доске. Для опалубки в принципе подойдут любые старые доски или фанера, которая есть в хозяйстве. Это никоим образом не влияет на технические свойства фундамента.
• Опалубка представляет собой деревянный ящик, который для надежности закрепляют по углам металлическими уголками. Соедините доски между собой гвоздями.
• Готовую опалубку опускаем на дно котлована.
• После того, как подушка будет плотно утрамбована, необходимо гидроизолировать основу. Для этого замеряем размер ямы на полиэтилене, вырезаем и фиксируем полиэтилен к стенам по периметру опалубки с помощью степлера.
• Армирование фундамента необходимо для придания жесткости всей конструкции. Мы будем армировать стальными прутками сечением 12 мм, которые необходимо соединить между собой сваркой в ​​виде каркаса или металлической проволоки сечением 0,8 мм.
• Завершающие работы при возведении фундамента — это примыкание пола к фундаменту. Лучше всего это сделать, положив ровный ряд кирпичей.

Шаг 3. Готовим бетонную смесь для заливки фундамента

Готовим смесь следующей пропорции: на 4 части песка берем 1 часть цемента + 3 части щебня средней фракции.

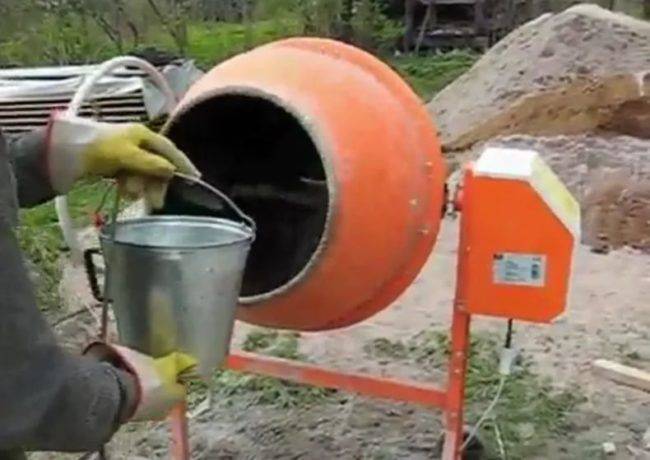

Бетономешалка

• Сухую смесь хорошо перемешайте штыковой лопаткой и долейте воды. Раствор хорошо перемешиваем бетономешалкой. По консистенции он должен напоминать густую сметану.
• Приготовьте бетонный раствор
• Заливаем этой смесью часть ямы, не доходя до уровня основания пола на 8 см. Эти работы необходимо провести в течение суток. Цементный раствор должен быть полным, а не слоями.

• Заполните и подождите 2 недели
• Залив всю яму бетоном, необходимо сверять горизонтальность облицовки с уровнем постройки. После полного высыхания раствора исправить свои ошибки будет сложнее.
• Проверяем горизонтальность фундамента строительным уровнем
• Покройте фундамент слоем полиэтилена или рубероида и оставьте на 2 недели до полного высыхания.
• Снимаем верх опалубки только после полного высыхания, отбивая доски молотком. В образовавшееся пространство насыпьте щебень с песком и хорошо утрамбуйте.

Технология пошагово

В фазе нулевого цикла создать основу для утеплителя несложно. В нужном месте лента расстилается плитой, армирование, глубина укладки, утеплитель, гидроизоляция выполняются по единой схеме. Сделать фундамент отдельно стоящей печи внутри эксплуатационного здания можно по следующей технологии:

• выемка грунта из котлована — размер на 5 см больше дна печи по периметру на песчаном, крупнозернистом, гравийном грунте или на 0,8 м в приподнятом грунте для обеспечения доступа для установки опалубки, гидроизоляции, глубина котлована 0,5 — 0,7 метра;
• нижележащий слой — 40 см щебня с высоким уровнем грунтовых вод, в сухих грунтах песок, уплотнение необходимо послойно (по 10-15 см);
• утеплитель — только для подъема грунта в одном месте постройки укладываются листы пенополистирола толщиной 5-10 см;
• гидроизоляция — желательно полиэтиленовую пленку краями, идущими по бокам ямы на всю ее высоту, укладывают на нижележащий слой или на пенополистирол, в зависимости от типа грунта;
• армирование — сети прутков диаметром 8-14 мм периодического сечения, нижняя укладывается на пластиковые или бетонные площадки, верхняя — на специальные столы, «пауки», требуется боковой защитный слой 4-5 см;
• заливка — укладка смеси слоями по 40 — 60 см, уплотнение глубоким вибратором, цементирование за один прием;

Заливается фундамент в 2 ряда кирпича под готовый пол, проплавляется 2 слоя рулонной гидроизоляции.

Внимание! Технология изготовления камина аналогична указанному варианту. Однако эти отопительные приборы реже встраивают в стены, а их дымоходы обычно делают в каналах внутренних несущих стен.

Нюансы строительства

Помимо классических печей, опирающихся подошвой на фундамент, существуют модификации каркаса отопительных приборов. Каркасная печь имеет конструкцию:

• рама — сварная из углов, имеет форму параллелепипеда
• внизу — толстостенный стальной лист, уложенный на нижний каркас
• стены — кирпич внутри каркаса

такие печи сделать проще, они меньше по размеру и весу. Фундамент состоит из 4-х винтовых свай, на которых закреплен металлический каркас конструкции. Каменка легко встраивается в проемы стен, нижние углы представляют собой металлическую сетку, распределяют неравномерные нагрузки от смещенного дымохода относительно центра тяжести печи.

Фундамент на винтовые столбы для духовки.

Важно! Эта технология подходит для любого фундамента, кроме плитных. Тепловая мощность каркасных печей достигает 7 кВт, каминов 3 кВт.

Поэтому одному застройщику проще создать фундамент под камин или печь еще на этапе строительства дома. В управляемых зданиях установить огромный отопительный прибор гораздо сложнее. Однако все работы также можно выполнить самостоятельно, зная размеры и расположение дымохода печи.

Расчет фундамента на примере

Выбор основания для печи напрямую зависит от общего веса конструкции, для этого в первую очередь необходимо рассчитать его, подсчитав количество использованного кирпича и цементного раствора. Обычно 1 кубометр кладки весит 1350 килограммов — учтите это.

Если общий вес отопительной системы превышает 750 килограмм, для качественного фундамента потребуется прочный и прочный фундамент с глубоким типом бутового или бетонно-каменного фундамента. При меньшем весе конструкции может подойти основание из кровельного листа, асбестовых плит и даже обычного дерева.

Делая расчеты фундамента под кирпичную печь, учитывайте тип грунта на участке. На мягкой, заболоченной и легко проникающей влажной почве фундамент должен быть высотой не менее 150 сантиметров, тогда как на сухой почве глубина основания может быть всего 70 сантиметров.

Возьмем пример расчетов:

Решили установить кладочную печь из 0,8 кубометра кирпича на цементном растворе общим весом 70 кг. Монтаж будем проводить на сухом грунте из чернозема, с крупными камнями под основанием для устойчивости фундамента. Для начала рассчитаем общий вес конструкции:

1350 * 0,8 = 1080 кг

Добавляем 70 кг и получаем общий вес отопительной системы — 1150 кг. Так как грунт у нас достаточно твердый, но у печи большая масса, мы установим фундамент глубиной 1 метр — этого хватит для долговременной устойчивости.

Если фундамент под кирпичную печь закладывают до возведения стен, перед ее установкой необходимо определиться, где будет установлена ​​система отопления: изменить решения не удастся, поэтому подумайте перед тем, как приступить к возведению фундамента где именно у вас будет печь.

Основа для печи из кирпича своими руками

Если строительство ведется впервые, лучше пригласить опытного человека. Обращаться в строительную компанию не обязательно, можно спросить у знакомых, друзей. В крайнем случае понаблюдайте за соседями, чтобы узнать, как устроен скелет. Печь является источником повышенного риска возгорания. Нарушение основания приводит к разрыву кладки, разрушению и может вызвать возгорание. Особенно на сложной, затопленной и тяжелой местности.

Нужен ли фундамент кирпичной печи

Ответ зависит от массы духовки. Чтобы определить, некоторые вычисляют объем, а затем вычитают пустоты. Таблицы составлены с указанием веса моделей с учетом габаритов. Расчет быстрый, но очень приблизительный. Лучше посчитать количество кирпичей.

Опытные производители печей используют свои лучшие практики, они могут с достаточной точностью сказать, сколько кирпичей нужно. Менее опытные обычно используют схемы кладки. По схеме можно рассчитать количество. Несоответствие заключается в разной высоте трубы, но, произведя несложный расчет, ошибку можно устранить.

Варианты оснований

Есть три варианта:

• конкретный;
• щебень;
• куча.

Популярна бетонная плита, тумба. Недостаток — большой расход цемента и бетона. Камни щебня используются для уменьшения расхода. По прочности они не отличаются от бетона. Когда местность слишком сложная, используются столбы и столбы. Сверху кладется бетонная плита и по ней раскладывается.

Как класть первый слой кирпича

После гидроизоляции сразу же начинается монтаж. Обжиговая печь выкладывается на глине, первый ряд — на бетоне. Чем более упорядочен первый ряд, тем легче будет расположить следующий. Вы можете исправить допущенные ошибки, но без их устранения недостатки будут хорошо видны. На видео показаны некоторые тонкости кладки первого ряда:

Бетонный

Классическая основа печи — бетонная плита, сделанная путем заливки щебеночного раствора в глубокую яму.

Схема и устройство

Общая конструкция фундамента не меняется независимо от типа печи и грунта, обычно это прочный фундамент в виде куба, который складывается из большого количества цементного раствора. Базовое устройство хорошо показано на этой схеме:

На схеме представлена ​​рассчитанная нами выше база для печи массой 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента понадобится определенный перечень материалов:

• Цемент;
• Крупнозернистый песок;
• Опалубочные доски;
• Расколотый камень;
• Гидроизоляция, в роли которой отлично подойдет рубероид или полиэтиленовая пленка.

Кроме того, чтобы установить бетонное основание под кирпичную печь своими руками, понадобятся следующие инструменты:

• Емкость для приготовления раствора или бетономешалка;
• Штык и лопаты;
• Измерительные инструменты: рулетка, угол, уровень;
• Для изготовления опалубки: молоток, ножовка, гвозди;
• Степлер механический для монтажа гидроизоляции;
• Для укладки основания используется ручной трамбовщик.

Подготовка раствора

Основание для печи должно быть прочным, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет долго выдерживать большую массу печи.

Инструкция по изготовлению

1. Независимо от того, какое кирпичное основание устанавливается под печь или бетонное, для него изначально необходимо вырыть яму. Глубина котлована зависит от нескольких факторов: массы печи, типа почвы, наличия грунтовых вод. Ширина и длина котлована должны соответствовать габаритам системы отопления, а кроме того иметь определенный запас расстояния для опалубки. Чтобы не ошибиться случайно, рекомендуется предварительно подготовить чертеж будущего бетонного основания.
2. Далее устанавливается опалубка по размерам, соответствующим конечным значениям габаритов конструкции, по чертежу и схеме, которые должны были быть подготовлены заранее. Иногда опалубка не нужна — если грунт очень твердый и не разрушается от внешних воздействий на него.
3. После того, как опалубка готова, укладывается гидроизоляция, ее крепят к опалубке с помощью степлера.
4. В получившуюся яму насыпают куски кирпича или крупных камней — это необходимо для того, чтобы получившаяся бетонная плита под печью не прогибалась и хорошо прилегала к земле, как показано на фото ниже:
5. Затем заливается цементный раствор так, чтобы основание поднималось на 6 сантиметров от пола. При заливке внимательно измерьте его ровность строительным уровнем и выровняйте в идеальном состоянии.
6. Если есть возможность перекрыть наземную часть фундамента бетонным кирпичом или камнем, это можно сделать так:

Перед началом монтажа системы отопления фундамент печи должен просохнуть около 10 дней, первую неделю опрыскать бетонную поверхность простой водой.

Фундамент под печь своими руками: технология, расчет материалов и рекомендации

Долгое время в русской избе на полу ставили печи, для этого усиливали балки перекрытия или укладывали дополнительную.

Сегодня печь без фундамента — большая редкость; В целях экономии строители вырезают балки перекрытия в первом венце, при этом предыдущий способ монтажа уже нельзя назвать годным. Кроме того, фундамент под печь нужен для повышения устойчивости конструкции и предотвращения разрушения.

Традиционно фундамент состоит из щебня или бетона на цементной основе, который заливается таким образом, чтобы фундамент выступал на 10 см по периметру печи.

Высота цоколя должна быть равна высоте цоколя основного здания. Поверх готовой конструкции укладывается рубероид или рубероид в два слоя, на которые укладываются кирпичи и выходят из металлических уголков для выполнения огневых надрезов.

Но если вы решили установить фундамент под печь, то нужно соблюдать некоторые правила. Например, нельзя дополнительно цементировать ранее заложенный фундамент, так как произойдет неравномерная усадка печи. Поэтому фундамент под него не связывают с фундаментом дома.

Но если оба расположены максимально близко, рекомендуется между ними уложить щебеночную насыпь, толщина которой будет 0,5 м.

Некоторые владельцы дачных и частных домов интересуются, нужен ли фундамент под печь? Чтобы решить эту проблему, необходимо определиться с размерами будущей конструкции. Вес духовки также определяет необходимость оформления основания.

Только что уложенная конструкция будет весить около 8 тонн, после высыхания раствора вес уменьшится вдвое. Иногда под главный дымоход формируется отдельный фундамент, это исключает неравномерную усадку.

Глубина расположения основания будет зависеть от прочности грунта, поднятия грунта, глубины промерзания, фундамента основного здания, уровня расположения грунтовых вод, а также от вопроса о том, будет ли строительство основной корпус завершается на момент возведения фундамента под печь.

На сухих песчаных грунтах фундамент под топку следует закладывать на 80 см. Если это тяжелые грунты, глубина должна быть на 1,5 м и менее ниже линии промерзания.

Чтобы определить, нужен ли фундамент под печь, следует рассчитать его будущую массу по формуле, подобной этой:

• P = 1350 x V, где V — объем кладки в метрах; 1350 — это примерный вес 1 м2 кладки в кг (раствор + около 200 кирпичей).

Если вы решили соорудить фундамент под чугунную печь, то не стоит думать о необходимости фундамента, даже если в работе вы используете тонкую сверхлегкую сталь.

Если будущая конструкция будет весить около 150 кг и меньше, для начала следует подготовить яму и засыпать ее щебнем. Слой хорошо утрамбовывается, в итоге его толщина должна быть равна 30 см.

Заливают цементный раствор средней текучести и оставляют на сутки для застывания.

Соотношение ингредиентов должно быть следующим: одна часть цемента, четыре части песка и жидкость «на глаз». Из этого раствора вылить основание фундамента.

На высохший слой укладываются куски рубероида для исключения воздействия воды, а затем яма заливается приготовленной смесью в следующей пропорции: одна часть бетона, мелкий щебень в количестве четырех частей, 2,5 части песок и вода. С помощью уровня мастер должен проверить горизонтальность основания.

Совет специалиста

Если вы решили соорудить фундамент под печь в деревянном доме, то можно заменить бетон кирпичом. Но первый вариант будет прочнее и дешевле, правда, если рядом есть гравий и песок. При необходимости бетонный фундамент будет сложно демонтировать, но кладка поддается такой работе намного легче.

Фундамент для печи из кирпича

Если вы решили заложить фундамент под кирпичную печь, то следует подготовить котлован, углубившись ниже линии промерзания грунта. Его размеры должны быть на 10 м больше будущего фундамента по периметру. Это предотвратит влияние движений грунта.

На глубину ямы насыпается 15 см песка, который заливается водой. Как только жидкость уйдет, песок нужно насыпать до нужного уровня, а затем залить водой. Далее на дно укладывается кирпичный лом или 20 см слой камня. Препарат нужно отжать и засыпать песком, затем залить водой.

Эту процедуру необходимо повторить несколько раз, пока песок не перестанет оседать.

Перед тем, как сделать фундамент печи, после всех вышеперечисленных манипуляций необходимо насыпать 10 см слой щебня, утрамбовать его и сделать внутри ямы опалубку так, чтобы между досками и бортиками оставалось 10 см свободного пространства фундамента. Внутри опалубки обязательно должен быть арматурный каркас.

Рекомендации мастера

Чтобы выбрать тип фундамента, следует знать примерную массу будущей конструкции. Для этого рассчитывается вес кирпичей, которые будут использованы для строительства. Как правило, утеплители весят более 1200 кг, поэтому обеспечивают достаточно массивный фундамент.

Методика проведения работ по строительству фундамента для кирпичной печи

Говоря о вышесказанном, можно отметить, что в опалубку следует заливать бетон. Когда раствор высохнет, доски можно разобрать, нанеся смолу несколькими слоями по сторонам фундамента. Образовавшееся свободное пространство следует засыпать крупным песком или мелким гравием.

Строительство деревянного фундамента

Строить деревянное основание для печи специалисты не рекомендуют, но если вам интересно ознакомиться с технологией ее возведения, вам стоит ознакомиться с информацией, представленной ниже.

На первом этапе подготавливаются и обрабатываются деревянные опоры, что предполагает их антисептическое или варочное действие. Это продлит срок их использования, так как влажность почвы повлияет на поверхность изделий. Далее участок размечается и очищается, выкапываются ямы, диаметр которых в 1,5 раза превышает диаметр подготовленных опор, затем устанавливается песчаная подушка.

Такое основание не обходится без гидроизоляции, после укладки слоя которой устанавливаются столбы. Для увеличения несущей поверхности такие столбы следует ставить на бетонную плиту или перекладину. Следующим этапом будет засыпка, выравнивание опор по горизонтали и гидроизоляция концов столбов.

Соорудить такое основание для печи своими руками довольно легко, но затраты труда и времени будут более внушительными. Это также связано с тем, что деревянный фундамент потребуется дополнительно защитить от влаги, а также от повышенного влияния температур печи.

Виды оснований

Говоря о типе фундамента, необходимого для печи, рассматриваются три основных варианта:

• бетонный щебень;
• твердый бетон;
• фундамент на опорных столбах.

Классический фундамент под печь возводится из щебня на цементной основе или из бетона. Само основание должно быть на 50-100 мм больше площади самой печи по всему периметру. По высоте фундамент должен быть таким же, как фундамент самой бани или деревянного дома.

На готовое основание укладывается рубероид или 2-х слойное кровельное покрытие для гидроизоляции, на утеплитель выкладываются кирпичи, а из металлических уголков готовятся выходы, из которых получаются огневые пропилы.

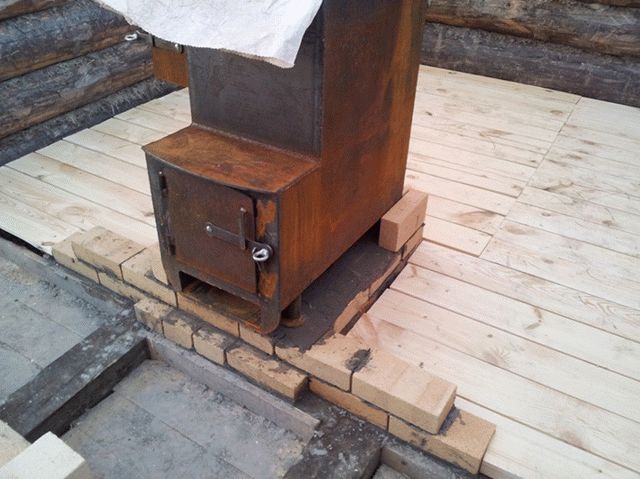

Фундамент под печку в деревянном доме

Примечательно, что духовку установили прямо на полу. В этом месте балки перекрытия просто армировались или перекрывались. Однако сегодня фундамент под печь в деревянном доме или бане необходим. Он защитит печь от разрушения и трещин, а конструкцию — от огня. Выбор типа основания зависит от типа грунта и уровня наличия грунтовых вод, а также от типа и веса топочной конструкции.

Если баня или дом уже построены, печь нужно будет поставить прямо на пол. В этом случае выбирают легкое устройство, например, металлическую духовку или плиту. Но сначала необходимо обязательно рассчитать допустимую нагрузку на пол здания. Если вы находитесь на этапе создания проекта и в начале строительства дома или ванной комнаты, вам необходимо подумать об устройстве фундамента под печь.

Общие правила установки фундамента под печь

Классическая основа печи в деревянном доме или бане — это бутовая конструкция на бетонном или бетонном основании, имеющая площадь на 5-10 сантиметров больше печи в каждую сторону. Высота равна фундаменту загородного дома или санузла. Под фундамент делается песчано-гравийная подушка, компенсирующая давление снизу.

Для духовки делается прочное основание с утеплителем. На поверхность конструкции необходимо уложить гидроизоляционный слой рубероида или специальную мембранную пленку. Затем кладут сверху кирпичи и делают из металлических уголков розетки для огневой резки.

Глубина фундамента зависит от типа почвы и почвы на земле. Для песчаного и сухого грунта основание устанавливается на глубину 80 сантиметров, для подъема ниже глубины промерзания, которая составляет не менее 1,5 метра. Фундамент, заложенный под печь, не следует засыпать, иначе произойдет неравномерная усадка.

Между основным фундаментом дома или ванной комнаты и плитой должен быть зазор не менее двух дюймов. Пространства между этими основаниями заполняются песком, керамзитом или шлаком. Это должен быть сыпучий негорючий материал, способный выдерживать высокие температуры. Поверхность фундамента должна быть минимум на 1,5 сантиметра ниже уровня пола.

Для печи из легких металлов весом до 150 килограмм может быть изготовлено упрощенное основание. А для монолитной кирпичной печи и фундамента вам понадобится более общая, добротная и серьезная. Рассмотрим подробнее, как сделать основу для печи в деревянном доме или бане.

Плитный фундамент для металлической печи

• Выкапывается яма глубиной 0,4-0,5 метра;
• Образовавшуюся яму засыпают щебнем и песком, слой тщательно уплотняют. Рост должен быть не менее 30 сантиметров;
• Бетонная смесь заливается в соотношении одна часть цемента, четыре части песка и воды. Поверхность разравнивают и оставляют сохнуть на сутки;
• На застывшее основание укладывается гидроизоляционный слой (пленка или рубероид);
• Затем яму засыпают новой смесью, приготовленной по формуле: 1 часть песка + 4 части мелкого гравия + 2,5 части песка + вода;
• С помощью спиртового уровня проверьте горизонтальность поверхности и выровняйте поверхность. Дайте ему полностью высохнуть.

Каменный (бутовый) фундамент для кирпичной печи

• Яма выкапывается ниже уровня промерзания земли и на 10 сантиметров шире ширины фундамента;
• На дно насыпается подушка из песка и гравия высотой 15-20 сантиметров, заливается водой и прессуется;
• Когда вода уйдет, насыпьте еще один слой песка до уровня 30 сантиметров, залейте водой и снова утрамбуйте;
• Когда влага уйдет, на дно насыпают битый кирпич или камень слоем в 20 сантиметров. Затем снова кладут песок, поливают водой и утрамбовывают. Эта процедура повторяется до тех пор, пока песок не перестанет оседать;
• Насыпают слой щебня высотой 10 сантиметров и прессуют;
• Опалубку делают из фанеры, досок или брусков на расстоянии 10 сантиметров от стен котлована;
• Внутри опалубки делается усиленный каркас;
• Опалубку заливают бетоном так, чтобы высота была не менее 15 сантиметров от поверхности земли. Для разбавления бетонной смеси используется цемент не ниже М400;
• Когда бетон высохнет, опалубку снимают и на боковые стороны конструкции в несколько слоев наносят расплавленную смолу;
• Образовавшееся пространство засыпается песком и / или гравием.

Железобетонный фундамент под печь

Железобетонная плита для печи — это современный способ устройства фундамента толщиной 15-20 сантиметров. Для установки делаются свайные или столбчатые опоры, на которые устанавливается железобетонная плита. Эта конструкция прочная, надежная и долговечная.

Для установки такого фундамента делается разметка будущих опор. Опоры устанавливаются по углам основания на глубину не менее 0,2 метра. В каждую полученную лунку насыпают песок и мелкий гравий высотой 15 сантиметров. Слой смачивают водой и прижимают. В отверстия вертикально устанавливается рубероид и делается армированный пояс.

Отверстия заливают бетонной смесью марки не ниже М400 и дают застыть. После этого промерзшие сваи обрабатываются горячим битумом и укладываются два слоя рубероида. Опоры закрепляются сеткой из стального уголка или сразу сверху устанавливается железобетонная плита. На поверхность плиты укладываются гидроизоляционные материалы (пленка или рубероид).

Независимо от типа фундамента, он должен работать и быть отделенным от основного фундамента дома или ванной комнаты. Важно использовать качественный бетон и соблюдать технологию монтажа, иначе конструкция прослужит недолго и печь вскоре деформируется. Чтобы получить надежный результат, обращайтесь к профессионалам!

Основа для печи в доме
Как сделать фундамент под печь в доме: общие правила монтажа, принципы установки плиточной конструкции под металлическую печь, устройство камня под кирпич

На сваях

Иногда в целях экономии цементного раствора для печи делают свайный фундамент. Он немного отличается по способу возведения от бетона, разве что вместо заливки можно использовать железобетонную плиту.

Схема и устройство

Как видно на схеме выше, фундамент под печь на винтовых сваях выкладывается так же, как и классический фундамент, но вместо заливки используются сваи, вставленные в пробуренные ямы.

Материалы и инструменты

Для установки понадобится определенный перечень материалов:

• Цемент, крупный песок, щебень — для раствора;
• Вместо заливки можно использовать уже готовую железобетонную плиту;
• Гидроизоляция, в роли которой отлично подойдет рубероид или полиэтиленовая пленка;
• Асбестовые или полиэтиленовые трубы;

Вам потребуются следующие инструменты:

• Земляной бур;
• Емкость для приготовления раствора или бетономешалка;
• Штык и лопаты;
• Измерительные инструменты: рулетка, угол, уровень;
• Кувалда для установки столбов;

Технология изготовления

Если вы решили сделать свайный фундамент под кирпичную печь в деревянном доме, то нужно понимать, что здесь нужен точный измерительный инструмент и умение пользоваться строительным уровнем, иначе фундаментная конструкция может быть установлена ​​криво.

Давайте шаг за шагом узнаем, как правильно сделать фундамент под печь по аккумуляторной технологии:

1. Слой земли снимается для удобства на глубину до 25 сантиметров и чтобы не мешались корни растений;
2. Затем с помощью шлифовального сверла просверливаются отверстия глубиной около 1 метра в количестве четырех штук, каждая из которых должна содержать бетонную плиту на углу поверхности;
3. В каждую лунку насыпают щебень и уплотняют: так фундамент печи будет более устойчивым;
4. В каждую скважину вставляется цементная или асбестовая труба или гильза из рубероида: сверху заливается бетонный раствор.

Затем нужно дать раствору высохнуть примерно 8-10 дней, после чего можно приступать к установке основы.

При укладке железобетонной плиты на сваи каждый столб следует так, чтобы он упирался в угол конструкции как на фото:

Если было принято решение установить на столбы бетон нашего производства, необходимо использовать арматуру и опалубку для правильного изготовления конструкции:

Отдельно следует выделить фундамент на сваях для булерьян и других легких печей, его можно сделать с помощью металлических уголков и профилей:

Как класть первый слой кирпича на фундамент

Между фундаментом и кладкой предусмотрена обязательная кладка. Основание подвергается сильной гидравлической нагрузке: зимой промерзает и вытягивает влагу из почвы. По этой причине перед укладкой первого слоя кладки устанавливается гидроизоляция. Изоляционный слой предотвратит попадание влаги в духовку и попадание влаги в комнату.

Перерыв между фундаментом и кладкой служит многим другим целям:

• Предотвращает появление грибков.
• Уменьшает влияние «хождения», выдавливания фундамента на кладку печи.

Кладка между фундаментом и кладкой происходит следующим образом:

• Конец фундамента относительно пола — бетонный блок делается на 10-15 см ниже уровня пола.
• В качестве гидроизоляции используется рубероид, сварная гидроизоляция или брезент высокой плотности.
• Первый слой кладки укладывается после полного высыхания фундамента. Согласно строительным нормам, для достижения максимальной прочности бетона требуется не менее 28-30 дней.
  Исключение составляют случаи, когда печь из кирпича решено поставить на фундамент из плит или груд шурупов. Время после установки основания клака сокращается минимум в три раза.

Для первого слоя кладки выбирайте кирпич с ровными краями, одинакового размера, без видимых дефектов.

Определение размеров и места

Устраивая фундамент под печь, необходимо соблюдать все правила устройства фундамента, а кроме того соблюдать ряд определенных правил возведения фундамента печи. Когда начать? Для начала нужно определиться с размером. Обратите внимание, что размер фундамента должен быть на 50 мм больше, чем основание печи. Другими словами, имея печь размером 1000X700 мм, вам нужно будет устроить фундамент размером 1100X800 мм.

Определившись с размерами, необходимо выбрать место, где будет построен фундамент для печи. При выборе места нужно четко знать, где будет располагаться труба дымохода. Иначе позже, устраивая дымоход, вы можете столкнуться с проблемой, когда дымоход будет упираться в несущую конструкцию вашего дома. Вам придется прибегать к различным вариантам, чтобы избежать препятствия. Конечно, если другого варианта установки печи попросту нет из-за ограниченного пространства самого помещения, его внутреннего устройства, придется устраивать фундамент там, где это возможно. Но в любом случае нужно рассмотреть все варианты. Следующее, на что стоит обратить внимание, — фундамент печи не должен соприкасаться с фундаментом самого здания. Минимальное расстояние между основным фундаментом и фундаментом печи должно быть не менее 50 мм. Если фундамент расположен на таком расстоянии, то пространство между ними в последствии необходимо засыпать сухим песком.

Устраиваем фундамент — подготовка

С местом определились. Необходимо подготовить материалы и инструменты. При возведении фундамента печи можно использовать два типа фундамента:

• Конкретный
• Конкретный

Фундамент из бутового бетона удобно устраивать при наличии достаточного количества щебня на складе. Если такого материала на вашем участке нет, можно использовать обычный бетонный фундамент для печи. Рассмотрим, как сделать фундамент под печь, описав оба способа выше.

Инструменты для работы

Возведение фундамента требует использования определенных инструментов. Тебе понадобится:

1. Присоединение.
2. Мастерок.
3. Лопата.
4. Уровень.
5. Рулетка.
6. Молоток к кирке.
7. Веревочный причал.

В этой работе нам понадобится раствор и модели в виде древесного угля. Вместо угольного шаблона можно использовать отвес.

Фундамент на винтовых сваях

1. Верхний слой земли снимается на 25 см.
2. С помощью дрели просверливаются отверстия глубиной 1 м и диаметром 20 см.
3. На дно просверленной скважины насыпают щебень слоем 5 см и тщательно утрамбовывают.
4. В подготовленные ямки вставляем скрученный в рукав рубероид.
5. Далее необходимо залить ямы бетонным раствором.

Делая печь, нужно иметь в виду фундамент. Забудьте об использовании бруска для возведения основания, так как оно быстро разрушается. Фундамент под печь в доме должен быть выполнен качественно, иначе они могут развалиться. Пространство у основания фундамента должно быть всего 10 мм).

Такая технология строительства не вызывает никаких сложностей. Для этого не требуется специального оборудования, но опыт такой работы должен быть. Создать основу для печи может каждый, главное желание. Прочтите все советы и приступайте к работе. Вы не только сэкономите деньги, но и узнаете что-то новое.

Из бутобетона

Сделать основание для печи в доме можно из щебня. Конструкции из мусоробетона по изготовлению аналогичны классическим бетонным фундаментам.

Схема и устройство

Заранее следует замерить габариты печи и подготовить чертеж, по которому будет изготовлена ​​конструкция.

Схема очень похожа на чертеж обычного бетонного основания, отличие — наличие щебня.

Материалы и инструменты

Весь перечень инструментов и материалов полностью аналогичен списку для установки бетонной конструкции, в растворе вместо щебня используется только щебень или фрагменты кирпича.

Технология изготовления

Подготовка котлована, опалубка и гидроизоляция проводится так же, как и в случае с обычным бетонным основанием, отличается только способ заливки и консистенция раствора. Бутоновый фундамент под печь в деревянном доме заливается дольше, но это позволяет значительно сэкономить на материалах, особенно на бетоне.

1. Раствор изготавливается в таких пропорциях: 1 часть цемента и 3 части песка;
2. Раствор заливается высотой 10-15 сантиметров;
3. Насыпается щебень в количестве, примерно равном количеству раствора;
4. Определенное количество бетонного щебня должно выдержать одни сутки;
5. Следующая строчка выливается и снова хранится в течение суток.

Итак, через 7-10 дней бетонный фундамент под печь в деревянном доме будет готов, дайте ему высохнуть еще неделю, и конструкция сможет очень долго функционировать.
