Армопояс в доме из газобетона: необходимость, диаметр арматуры, изготовление

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона бронепояса выходит из здания, требуется возведение обязательной опалубки.

Его можно изготавливать из плоских плит, OSB, листов фанеры, ЛДСП. Опалубка крепится непосредственно к стенам из ячеистого бетона с помощью шурупов. Если используются доски, необходимо предусмотреть наличие вертикальных перемычек для обеспечения жесткости конструкции.

На верхней части опалубки закрепляют горизонтальные перемычки, фиксируя их с двух сторон. Перемычки прикручиваются саморезами или прибиваются через каждые 80–100 см.

Если слой утеплителя доходит до внешней стены дома и отделка стен еще не выполнена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается полость глубиной около 3 см, которой вполне хватает для слоя отделочного материала.

В каких случаях нужен армопояс?

Для стен

Не всегда необходимо укреплять стены армированным поясом. Следовательно, нет необходимости тратить деньги на свое устройство в следующих случаях:

• твердый грунт (каменистый, крупнозернистый или крупнозернистый песок, не насыщенный водой) располагается под основанием фундамента);
• стены построены из кирпича;
• строится одноэтажный дом, облицованный деревянными балками, а не железобетонными панелями.

Если на участке есть слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, если стены возведены из керамзита или ячеистых блоков (пенобетон или газобетон).

Это хрупкие материалы. Они не выдерживают движений земли и сосредоточенных нагрузок полов. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для бетонных блоков из дерева (толщина стены не менее 30 см и степень прочности не менее B2,5) ремень безопасности не требуется.

Для мауэрлата

Деревянная балка, на которую опираются балки, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому некоторым может показаться, что бронепояс для этого не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного пояса допускается для кирпичных стен. Они прочно удерживают анкеры, которыми крепится мауэрлат.

Если мы имеем дело со светлыми блоками, то армопояс придется заливать. В газобетоне, пенобетоне и керамзитовых блоках анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс абсолютно необходим. Кроме того, его необходимо выполнять на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Это решение защитит конструкцию от сильных нагрузок, возникающих в результате подъема и оседания грунта.



Для фундаментов из ленточно-бутового бетона также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал дешевый, но не устойчивый к движениям грунта, поэтому нуждается в армировании. Но монолитной «ленте» бронепояс не нужен, так как его основа — объемный стальной каркас.

Устройство такой конструкции не нужно для прочной фундаментной плиты, которую заливают под постройки на мягких грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, в основе которых лежат блоки из керамзита, газобетона или пенопласта, в обязательном порядке нужно делать армированный пояс.

Его не нужно заливать под монолитный железобетонный пол, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон), не требуется. В этом случае достаточно будет залить бетонные опорные площадки под балки толщиной 4-6 см, чтобы исключить риск толкания блоков.

Кто-то может возразить нам, указав на некоторые случаи, когда армопои выливаются под деревянный пол пола. Однако в этом случае армирование необходимо не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости каркаса здания.

Схема армопояса под мауэрлат

Также стоит отметить, что арматурный каркас лучше монтировать в месте его заливки, так как в сборке он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона

Особое внимание уделите выравниванию опалубки на всех этажах

Для армопоясов рекомендуется использовать густой цемент марки М300 с последующим уплотнением вибратором. Депозит следует делать постоянно, единовременно.

Если у вас нет профессионального инструмента для вибрации бетона, можно воспользоваться следующим методом: взять перфоратор и в молотковом режиме отбить арматуру, бетон уплотняется и выходят пузырьки воздуха.

Настоятельно рекомендуем посмотреть видео самостроителя Константина, который в этой серии занимается армопеями, зрелище приятное.

Состав пояса

Как следует из названия, основа представляет собой монолитную бетонную балку. Собственно цементная смесь служит основой ленты, образуя надежную опору. Если речь идет о строительстве на стройплощадке, то следует также подготовить средства для изготовления опалубки. Нишу образует брус для последующей заливки бетона. Опалубку можно сделать из досок толщиной 2,5 см. Чем выше качество древесины, тем совершеннее будет геометрия конструкции — в результате монолитный пояс отлично впишется в каркас дома

Особое внимание уделяется армированию конструкции. Армирование металлическими стержнями является ключом к прочности самой балки, поэтому вам также следует подготовиться к установке арматурных стержней, используя, возможно, сварочный аппарат или специализированный инструмент для связывания железных стержней

Междуэтажный армированный пояс

Такой вид конструкции выполняется для плит перекрытия или балок. Основное назначение перекрытий — восприятие и передача нагрузки собственного веса, внутренней, людей на стены, разделение внутреннего пространства зданий на этажные, перекрывающие пролеты. Это несущая конструкция, поддерживаемая внешними и внутренними стенами по всему периметру.

Основой заливки бронепояса является несущая поверхность несущих стен, воспринимающая всю массу здания. Основные требования:

• монтаж осуществляется по всему периметру будущего строения с учетом внутренних стен;
• для наружных несущих стен используются блоки плотностью не менее Д-500;
• высота, сделанная по высоте газобетона, и менее (200-400 мм);
• ширина полотна — 500 мм (возможно уменьшение на 100-150 мм);
• квадратный армопояс рекомендуется делать (в разрезе), такая форма более устойчива, хорошо выдерживает механические нагрузки;
• арматурный каркас опирается на опоры (кирпичи, блоки, пластиковые хомуты) высотой 3 см так, чтобы они не касались стен, тем самым создавая так называемый защитный слой бетона;
• для заливки используется бетон не ниже Б-15.

Опалубка для заливки цементного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия заливается в заранее подготовленную опалубку. Этот каркас состоит из:

1. Пластик.
2. Алюминий.
3. Железа.
4. Фанера.
5. Древесина.
6. Блоки из ячеистого бетона.

Опалубка из дерева

Этот вид опалубки применяется чаще всего. Это самый дешевый и популярный вариант. Установив двухсторонний съемный деревянный каркас (деревянный), он фиксируется саморезами с обеих сторон стены (к газобетонным блокам). Верхняя часть стягивается деревянными перемычками (шаг 800-1000 мм). Это нужно для того, чтобы при заливке бетона конструкция не отошла.

В подготовленное пространство умещается арматурный каркас (диаметр арматуры 8-14 мм), выполненный в виде «лестницы» (соединяемой перемычками с шагом 5-7 см). Прутья вяжутся между собой при помощи вязальной нити (через каждые полметра), образуя квадратную форму. Сварка не рекомендуется из-за коррозии сварных швов в бетоне. Для балочных перекрытий (низкая нагрузка) достаточно каркаса из двух стержней, при высоте монолита 30 см. Для перекрытия плитами используется бронепояс повышенной надежности (4 стержня и монолит — 40 см).

После снятия опалубки наружную стену утепляют вместе с армированным поясом. Если при отделке только оштукатуриваются внешние стены, то для устранения «мостика холода» опалубку продвигают вглубь стены. А в образовавшейся нише устанавливается утеплитель.

можно использовать одностороннюю съемную опалубку. В этом случае внешнюю функцию выполняют газобетонные блоки (толщиной 10 см). Их кладут на нижний ряд с помощью клея. Внутри закреплен деревянный каркас. Затем укладывается утеплитель (5 см) и фурнитура. Верх также стягивается перемычками.

Виды поясов и их функции

Железобетонные ленты заливают для армирования таких конструкций, как:

1. Ростверки — насыпают основание по верхушкам свай.
2. Сейсмический пояс по верху стен здания, а также под чердаками.
3. Для равномерного дренажа крыши здания по его стенам.
4. Армирование стен из мягких и хрупких материалов (ячеистые бетонные блоки, пеноблоки и др).
5. В этом случае армопоя выполняет следующие функции:
6. Увеличьте прочность здания.
7. Не допускает деформации фундамента и стен при неравномерном оседании грунта, а также при подъеме, при повышении влажности или морозе.
8. Предотвращает обрушение хрупких газобетонных блоков под весом плит.
9. Он позволяет жестко закрепить балки крыши к стенам здания из мягких материалов.

Иногда при возведении небольших хозяйственных построек используют пояс из железобетона на стенах из газобетона. Для этого на стенах по всей ширине укладывают 4 или 5 рядов строительного кирпича. Между рядами, в кирпичном армированном поясе на стенах из газобетона, при обработке укладывают металлическую сетку на раствор, сваренную из проволоки толщиной 4-5 мм с ячейками 30-40 мм. Сверху можно уложить балки перекрытия или деревянный мауэрлат для крепления кровли.

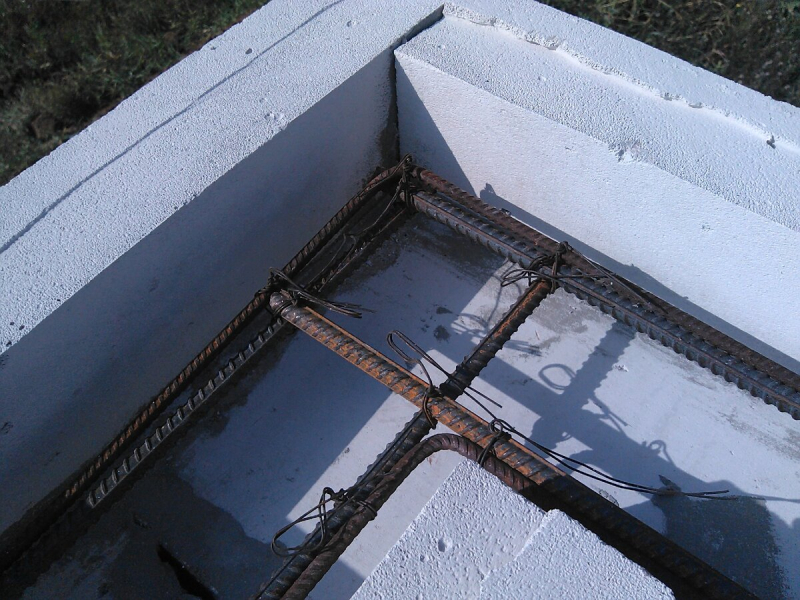

Армированный армопояс на газобетоне

Для армированной ленты, которую заливают газобетонные блоки, используется цементный раствор марки М 200. Несущая арматура сечением 12 мм закрепляется в каркасе с помощью квадратных или прямоугольных поперечных зажимов с проволочной сеткой. Хомуты производятся с гладкой арматурой диаметром не более 4-6 мм. Опорные арматуры накладываются друг на друга с нахлестом не менее 150 мм и связываются между собой мягкой вязальной нитью.

Ремень можно изготовить без объемного каркаса из 4-х арматурных стержней. Иногда достаточно плоского каркаса из двух стержней, который собирается практически так же, как и объемный. Только в этом случае используются не хомуты, а отдельные арматурные стержни для поперечной обвязки.

Связанный каркас можно уложить в деревянную опалубку, сделанную из досок. Также возможно использование газобетонных блоков верхнего ряда в качестве опалубки. Но для начала нужно вырезать из них внутреннюю часть, чтобы из блока получилось что-то вроде коробки без торцевых стенок. Блоки укладываются получившимися полками вверх, после чего в них укладывается каркас.

При укладке каркаса необходимо следить за тем, чтобы между арматурой и стенами опалубки, а также нижними блоками оставался небольшой зазор примерно 20-30 мм.

После укладки арматурного каркаса в опалубку также можно изготовить и отремонтировать необходимые встроенные детали, которые понадобятся для крепления мауэрлата или других элементов конструкции дома.

Блиц-советы

1. При заливке цементным раствором следите, чтобы элементы армированной сетки не касались стенок опалубки.
2. Для увеличения функциональности бронепояса на поверхность устанавливается арматурный каркас с помощью спиртового уровня.
3. Прочности бетона после заливки способствует периодическое увлажнение, особенно в жаркое время года. Рекомендуется ежедневно увлажнять структуру в течение пяти дней. Наилучший эффект достигается при накрытии влажной поверхности полиэтиленовой пленкой.
4. снять опалубку можно через неделю, но как положено она заработает только через две недели, когда цементная смесь полностью застынет.
5. Если вы планируете утеплять водосточную ленту, не следует делать это заподлицо со стеной. Специалисты рекомендуют сдвинуть опалубку внутрь с целью дальнейшего заполнения образовавшейся ниши теплоизоляционным материалом.
6. Не стоит тратиться на армированный пояс, если под фундаментом находится твердый грунт, не пропитанный водой, стены кирпичные, а также при строительстве одноэтажного дома с деревянными балками и не железобетонными панелями.

Что такое армопояс под плиты перекрытия и как его вязать?

В связи с внедрением передовых технологий и применением новых строительных материалов повысились требования к устойчивости зданий и их долговечности. Для усиления конструкции здания и повышения прочности несущих наружных стен в верхней части коробки выполняется несущий пояс в виде контура из железобетона с армированием. Армопояс равномерно распределяет давление кровли и передает нагрузку на фундамент через стены. На прочностные характеристики влияют высота и толщина армированного пояса, а также конструктивные особенности арматурного каркаса и марка бетона.

Чтобы сгладить нагрузки от веса кровельных и межэтажных панелей, на торцевой плоскости капитальных стен сооружается специальный железобетонный пояс. Также его проводят в процессе заливки монолитного фундамента.

Планируя строительство усиленного цоколя, межэтажного перекрытия или пояса фундамента, необходимо выполнить следующие действия:

• задуматься о конструктивных особенностях цикла армирования железобетона;
• подобрать оптимальный размер арматуры и определить высоту армопоясов;
• закупить строительные материалы, необходимые для изготовления бронепояса.

Принимая решение о конструкции, размерах и используемых материалах, необходимо учитывать силы, действующие на уровне перекрытия пола, а также несущую способность стен, для изготовления которых использовались пористые блоки. При использовании легких плит допускается использование менее мощных армопояс. В этом случае ширина должна быть равна толщине стен. Остановимся подробнее на особенностях и габаритах конструкции.

Для увеличения прочности несущих наружных стен необходимо сделать армированный пояс

Из чего изготавливается армопояс?

Конструкция армированного ремня регулируется СНиП. Это силовая цепь, предотвращающая деформацию коробки здания.

Для изготовления армированного ремня используются следующие строительные материалы:

• цементный раствор с маркировкой М400 и выше. Смесь используется для заливки каркаса опалубки, внутри которого находится армирующая сетка. После застывания бетона по периметру несущих стен формируется силовой контур. Бетонная смесь изготавливается по стандартной рецептуре на основе портландцемента, щебня и песка. Важно проводить заливку в один этап с дальнейшим уплотнением бетонной массы с помощью вибрационного оборудования. Важно не допускать образования воздушных карманов внутри монолита;
• стальные прутки сечением 0,8-1 см. Гофрированная арматура нарезается на заготовки необходимого размера, которые связываются вязальной нитью в пространственном каркасе. Конструкция состоит из четырех продольно разнесенных стержней, соединенных поперечными стержнями. Диаметр поперечных элементов 0,6 см. Металлическая решетка, увеличивающая несущую способность бетонной массы, имеет квадратное или прямоугольное сечение в поперечной плоскости.

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

• для складной опалубки используются деревянные панели;
• фиксированная конструкция из полистирола.

важно обеспечить жесткость и герметичность опалубки.

Задача армопояса — помочь постройке выдерживать деформирующие нагрузки

Размеры армированного ремня регламентируются конструкторской документацией:

• высота силового профиля равна его толщине при изготовлении армированного ремня квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
• толщина бронепояса обычно соответствует ширине несущих стен здания. Технология строительства позволяет уменьшить толщину ленты на уровне 0,7-0,8 толщины стенки.

Размер силовой цепи определяется на стадии разработки строительного проекта.

Когда необходимо усиление строительных конструкций армированным поясом?

Армированный пояс — ответственный элемент жилых домов, образующийся на разной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:

• формирование плоского основания под установку межэтажных панелей;
• выравнивание различных видов нагрузок, создаваемых стропилами кровли;
• предотвратить растрескивание несущих стен из-за деформации коробки;
• пропорциональное распределение нагрузок, действующих на оконечную плоскость стен;
• снизить вероятность деформации стен под действием повышенных сил;
• снизить влияние нагрузок от порывов ветра;
• обеспечивать устойчивость построенных зданий в условиях пологого грунта;
• сохранять целостность коробов зданий, построенных в сейсмически активных районах;
• увеличить запас прочности строительных конструкций, на которые влияет подъемная реакция грунта на промерзание.

Отсутствие армирующего пояса, возводимого на верхнем уровне несущих стен, снижает устойчивость здания.

Армопояс — это слой бетона, уложенный вдоль наружных стен строящегося дома по всему периметру

строить бронепояс необходимо в следующих ситуациях:

• при использовании ячеистых блоков для возведения стен;
• при строительстве домов в сейсмически активных районах;
• при строительстве построек на проблемных землях.

Возможны ситуации, когда можно обойтись без железобетонного пояса — это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня промерзания земли. В остальных случаях армированный пояс — обязательный элемент постройки.

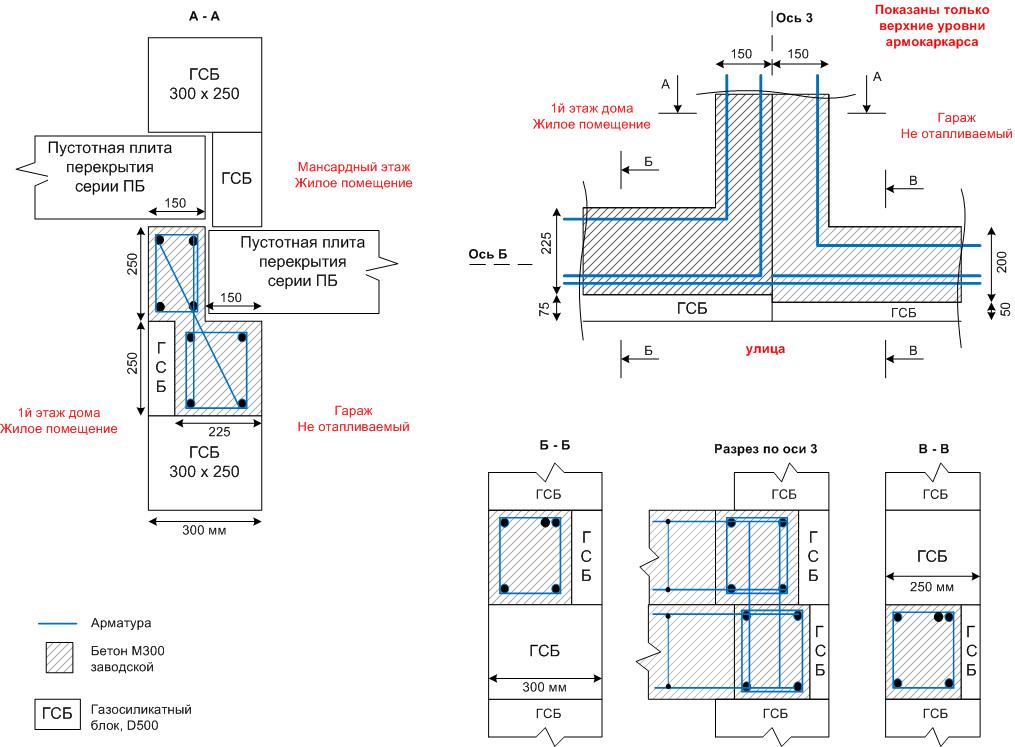

Армопояс под сборными и монолитными железобетонными перекрытиями

В том, что под стельки нужен бронепояс, сомневаться не приходится. Армопояс, построенный под панелями пола, выполняет ряд серьезных задач:

• увеличивает несущую способность стенок ячеек. Ведь пористый бетон при повышенной нагрузке подвержен деформации;
• пропорционально распределяет нагрузки с пола и крыши на стены. Местные силы могут вызвать трещины;
• защищает строительный короб от трещин. Ремень смягчает колебания температуры и увеличивает долговечность конструкции.

Железобетонная армированная кромка соединяет коробку здания и плиты перекрытия в общую электрическую цепь.

Армопояс под стельками имеет закрытый вид

Готовимся сделать армированный пояс под плиты – стройматериалы и инструменты

Планируя самостоятельное производство бронепояса, предназначенного для монтажа панелей перекрытия, подготовьте необходимые строительные материалы:

• фанера, строганные доски или листы пенополистирола для сборки опалубки;
• портландцемент, гравий и мелкий песок для производства бетона;
• стальная арматура и вязальная проволока для сборки силового каркаса;
• полиэтиленовая пленка для герметизации опалубки;
• крепеж (шурупы, шурупы, гвозди) для крепления опалубки.

Количество материалов определяется согласно конструкторской документации.

Для выполнения работ вам также понадобится специальное оборудование и инструменты:

• бетономешалка, облегчающая приготовление большого объема бетонной смеси;
• болгарка с кругом по металлу, применяется для резки стальной арматуры;
• ручной крючок для вязания аксессуаров или полуавтомата;
• строительный уровень и отвес, необходимые для измерений.

При использовании арматурных стержней большего диаметра также требуется устройство для гибки.

Чтобы слои бетона высохли равномерно, необходимо за один прием залить армопояс

Технология сооружения армированного пояса – главные этапы

Технологический процесс изготовления бронепояса предполагает следующую последовательность действий:

1. Подготовка заготовок для монтажа каркаса опалубки.
2. Сборка опалубки из листов фанеры, деревянных панелей или листов пенополистирола.
3. Нарезка арматурных стержней на заготовки соответствующего размера.
4. Сборка силового каркаса путем соединения стержней отожженной проволокой.
5. Смешивание компонентов, предназначенных для приготовления цементного раствора.
6. Сплошное заполнение опалубки раствором.
7. Удаление воздушных включений глубоким или поверхностным вибратором.
8. Поддержание влажности бетонной массы периодическим смачиванием.
9. Демонтаж опалубки после застывания цементного раствора.

Внимательно изучив технологию постройки бронепояса, легко провести все операции своими руками.

Какие материалы для опалубки можно использовать?

Традиционно строганная древесина используется для изготовления опалубки, из которой изготавливается панельная конструкция. Высота деревянной доски обычно составляет 0,3 м, а ширина соответствует толщине стен. Доски крепятся саморезами. Боковой край панели опалубки закрепляют шпильками или планками с резьбой. Необходимо проверить горизонтальность верхней плоскости опалубки с помощью уровня. Важно надежно закрепить доски и заделать все щели.

Для опалубки используется строганная древесина

Помимо досок для изготовления опалубки используются следующие материалы:

• влагостойкая фанера. Перед заливкой бетон пропитывают отработанным маслом для облегчения демонтажа;
• экструдированный пенополистирол. Листы полистирола являются неотъемлемой частью утепленной опалубки.

Выбор материала для изготовления опалубочной конструкции осуществляется индивидуально, в зависимости от требований проектной документации.

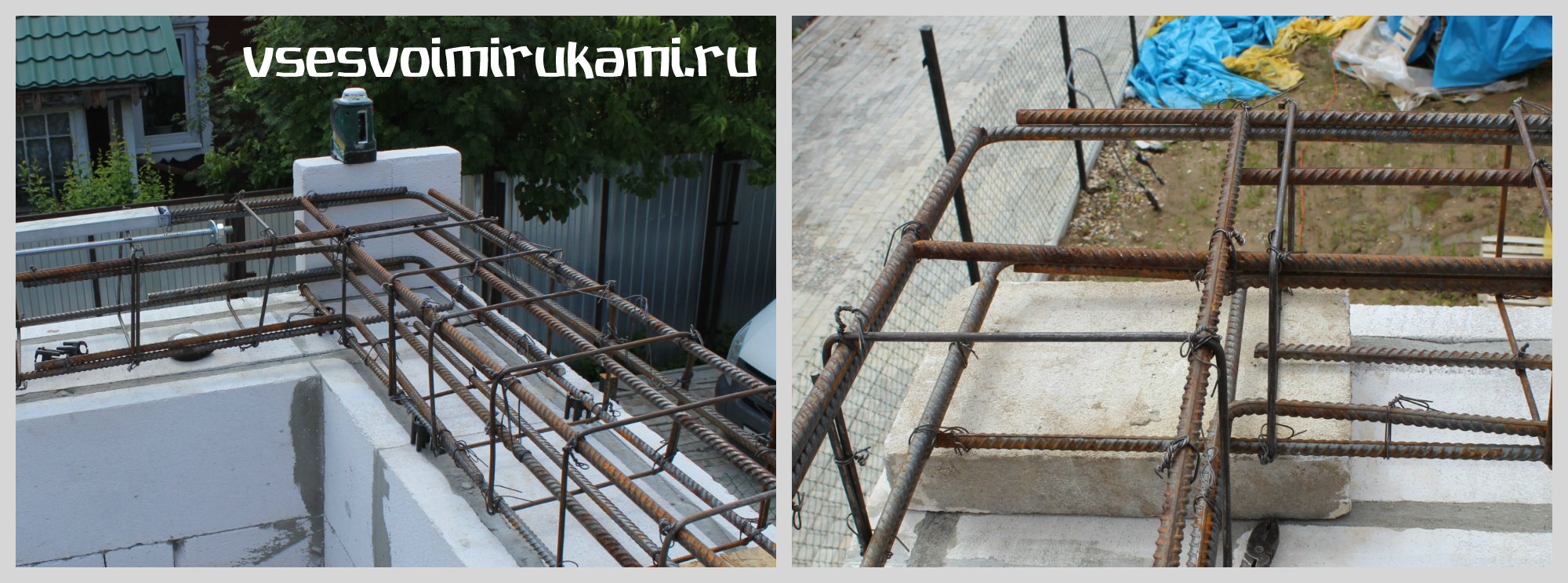

Монтаж арматуры

Последовательность действий по установке арматурного каркаса:

1. Порезка металлических прутков.
2. Укладка брусьев по опалубке на опоры.
3. Обвяжите элементы нижнего яруса нитью.
4. Установка поперечных стержней.
5. Крепление элементов первого уровня к вертикальным стержням.

После сборки арматурной сетки установите стержни с резьбой или стальную проволоку для фиксации элементов перекрытия.

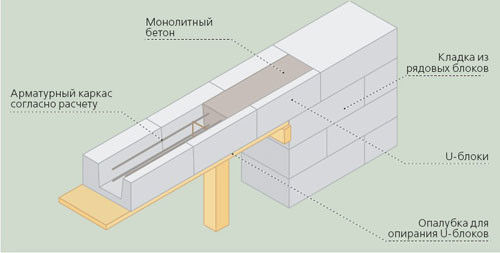

Как сделать армопояс по газобетону?

Для этого нужно приобрести дополнительные блоки толщиной 10 см. Снаружи дома блоки укладываются на клей, затем выкладывается тепловая петля из экструдированного пенополистирола или минеральной ваты. Затем изнутри дома укладываются блоки толщиной 5 см или опалубка в виде фанеры. В результате получается самодельный блок, внутри которого закладывается фурнитура для армопоя, от 8 до 12 диаметров.

Он укладывается в форме прямоугольника, при этом каркасы вяжутся: по два стержня сверху и снизу. На любом рынке можно купить специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не располагалась на самом блоке, а находилась в воздухе: создается так называемый защитный слой бетона, с зазором по 3 см вверху и внизу.

Далее заливается бетон, тщательно разравнивается, и получается готовый армированный пояс для плит. Более подробное описание можно посмотреть на видео, на фото также представлены чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

Если присмотреться, по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша была максимально ровной и не сдвигалась в стороны. Длина столбов зависит от толщины плиты. Как правило, элементы счетчика берут и разрезают пополам.

Как правильно набить нарукавники своими руками? Этот вопрос беспокоит многих, особенно начинающих мастеров. Наверное, многим знакома картина, когда бетон заливается из рукава — специального бетононасоса, который транспортирует материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, а опалубка может просто разлететься. Поэтому часто приходится прибегать к ручному труду, каким бы сложным он ни был.

При заливке бронепояса в дом из газобетона необходимо рассчитать следующую нагрузку. Если он не будет слишком большим, вы можете сэкономить. Объем конструкции можно уменьшить, но не за счет ее сужения, а за счет уменьшения ее толщины

Опытные мастера знают, как правильно рассчитать размеры бронепояса и удешевить его изготовление, не потеряв при этом качество всей конструкции, что очень важно

Что касается затенения, есть еще один важный совет. Этот процесс следует выполнять один раз, а не в несколько этапов. Если такой возможности нет, рекомендуется сначала установить специальные деревянные перемычки. Когда приходит время заливать новую деталь, перекрытие снимается, стыки тщательно увлажняются, и только после этого можно заливать новую партию бетона.

После завершения монтажа необходимо уплотнить бетонную смесь для устранения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы ведутся летом, при высоких температурах рекомендуется накрыть армопояс под мауэрлат полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Если все процессы провести правильно, то буквально через 3 дня конструкция будет готова и можно приступать к дальнейшим строительно-монтажным работам.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом он состоит из трех операций:

• Производство арматурных каркасов;
• Установка опалубки;
• Залить бетоном.

Некоторые тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это значительно снизит давление на грунт здания. В зависимости от этажности в доме толщина такого пояса жесткости может варьироваться от 40 до 50 см.



Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для внешних. Каркас для него делается переплетением арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общей пространственной конструкции.

Заливать такой пояс бетоном рекомендуется за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может варьироваться от 16 до 20 мм. Диаметр поперечных зажимов составляет 8-10 мм, а их шаг не превышает 20 см.

Армояс второго уровня (на фундаменте)

Этот проект по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, соединив их струбцинами диаметром 6-8 мм.

Если основное основание состоит из щебня, то с установкой опалубки под бронепояс не возникает проблем. Для этого необходимо оставить свободное пространство (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС дело обстоит сложнее, так как под них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются облицовочные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвигаться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие стрингеры.

Возможность крепления опалубки армопояс на фундаментные блоки

Систему крепления можно упростить за счет использования стержней с резьбой. Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы получаем достаточно прочную и устойчивую конструкцию для заливки бетона без деревянных опор и перекладин.

Эта система также подходит для опалубки, для которой требуется пояс для армированных плит.



Штифты, в которые будет заливаться бетон, нужно обернуть пергамином или каким-нибудь машинным маслом. Это облегчит задачу удаления их с бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, если фасад будет полностью отремонтирован с утеплением плит. Если для отделки решено использовать только гипсовый раствор, ширину армопояс придется уменьшить на 4-5 сантиметров, чтобы освободить место для пенопласта или минеральной ваты. В противном случае в том месте, где проложена лента жесткости, появится очень прочный мостик холода.

Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют ленту.

Если толщина стены из газобетона составляет 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кладочном блоке или купить готовый газобетонный П-образный блок.

Армированный пояс под мауэрлат

Главной особенностью, которая отличает нарукавник под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью древесина прочно крепится к стене без риска порваться или сместиться под действием ветровых нагрузок.



Ширина и высота каркаса арматуры должны быть такими, чтобы после заделки конструкции между металлом и внешней поверхностью ленты со всех сторон оставалось не менее 3-4 см защитного слоя бетона.

Похожие видео:

Заливка бетона

После установки арматурного каркаса и других необходимых элементов арматурный пояс заливается. Марка используемого бетона не ниже М200. Заливка выполняется за один прием, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Допускается снимать опалубку через несколько дней, чтобы бетон хорошо схватился. Но свою конструктивную прочность он набирает только через месяц.

Видео описание

Процесс размещения бронепояса на стене из газоблоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жесткий бронепояс, подходящий для установки мауэрлата, нужно придерживаться следующих советов:

• Если невозможно залить бетон за один прием, разные секции дополнительно армируют арматурой. Делается это с помощью выводов стального стержня.
• Чтобы избежать появления пустот внутри балки, литая строительная смесь дополнительно уплотняется.
• В теплое время года свежесливные армопои нужно постоянно поливать. Чтобы предотвратить чрезмерное испарение влаги, поверхность бетона можно накрыть полиэтиленовой пленкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на газобетонную стену без предварительной заливки бронепояса нежелательна. Это разрешено только в хозяйственных постройках, где крыша легкая и нет значительных снеговых нагрузок (проверено для климатического региона).

Видео описание

О целесообразности использования бронепояса или его отсутствии рассказано в следующем видео:

Крепить мауэрлат к газобетону без армированного ремня рекомендуется анкерами длиной 500 мм. Технология установки следующая:

1. Между стеной и деревянным брусом кладут слой гидроизоляции. Это предотвратит проникновение влаги, что приведет к развитию плесени. Рубероид можно использовать для создания гидроизоляции.
2. Деревянный брус вписывается в свое дизайнерское положение. Выполняется разметка, где указываются места установки стропил.
3. Учитывая положение стропильных ног, просверливаются отверстия для установки анкеров.
4. Крепеж забивается в шайбу под гайку до упора.
5. Анкеры плотно затягиваются, обеспечивая жесткость созданной конструкции.

Видео описание

Еще один вариант крепления мауэрлата к газобетонным ограждающим конструкциям описан в следующем видео:

Использование химических анкеров

Чтобы прикрепить деревянную балку к стене, где нет армопоясов, можно использовать химические анкеры. На рынке они появились не так давно, но успели хорошо себя зарекомендовать. Химические анкеры делятся на следующие типы:

• Капсульный дизайн. В отверстие, проделанное под анкер, вставляется ампула, содержащая специальный состав. При контакте с воздухом начинает затвердевать. В подготовленное отверстие забивается булавка, которая нарушает герметичность ампулы. Через 30-45 минут состав в лунке полимеризуется, образуя надежное соединение.
• С картриджем. Якорная конструкция содержит трубку, заполненную полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время затвердевания полимеров составляет около 45 минут.

Сравнение обычного металлического анкера и химического анкера

Химические анкеры, несмотря на свою дороговизну, очень надежны. Срок службы таких соединений достигает 50 лет. Полимерный состав глубоко проникает в поры газобетона, обеспечивая высокую степень адгезии.

Коротко о главном

Устройство бронепояса для мауэрлата крайне необходимо для стен из легких материалов (например, газобетона). Это предотвращает обрушение дома под действием нагрузки с крыши.

Армопояс для укладки мауэрлата представляет собой железобетонную балку. В этом случае для фиксации мауэрлата используются шпильки с резьбой. Для кирпичных домов для крепления стропил можно использовать провода, дюбели, анкеры.

Подготовительные работы

Перед проведением пристройки из газобетона и началом строительства необходимо получить официальное разрешение соответствующих органов. Для этого предварительно выполняется проектирование новой части здания, желательно с участием специалистов, чтобы избежать существенных ошибок при самостоятельном строительстве, которые влекут за собой разрушение в процессе эксплуатации.

Пристройкой может служить дополнительная комната, спальня, веранда, кухня, лоджия и т.д. При установке любого типа пристройки фундамент и стены являются обязательными элементами. Крыша может быть выполнена в виде:

• примыкает к скату крыши дома;
• прилегает к фронтонам;
• устройства для общей стропильной системы;
• самостоятельный вариант дизайна.

Внимание: строительство из газобетонных блоков происходит быстро и не требует значительных строительных знаний и навыков. Учитывая разницу нагрузок, рекомендуется сделать фундамент нового помещения отдельно, чтобы избежать образования трещин с возможным сезонным подъемом грунта

стены пристройки рациональнее сделать из современных бетонных аналогов. Речь идет о газобетоне и блоках из этого пористого теплоизоляционного материала. По сути, газобетон — это очень эффективный материал с высокой степенью теплоизоляции из-за наличия более низкой плотности и большого количества внутренних пор

Учитывая разницу нагрузок, рекомендуется делать фундамент нового помещения отдельно, чтобы избежать образования трещин с возможным сезонным подъемом грунта. Стены пристройки рациональнее сделать из современных бетонных аналогов. Речь идет о газобетоне и блоках из этого пористого теплоизоляционного материала. По сути, газобетон — это очень эффективный материал с высокой степенью теплоизоляции из-за наличия более низкой плотности и большого количества внутренних пор.

Армирование перегородок и стен

Чтобы не допустить образования трещин, необходимо не отклоняться от рекомендованной технологии настенного монтажа, в том числе:

• в обязательном порядке оборудовать фундамент армированными полосами согласно СНиП и глубиной закладки ниже уровня промерзания грунта;
• строго выдерживать горизонтальные ряды стен из газобетонных блоков,
• армируйте (армируйте) кладку через каждые два-три ряда высоты;
• над проемами оборудуют монолитные железобетонные перемычки,
• грамотно выполнить монолитную железобетонную ленту по всем несущим стенам под перекрытиями и облицовкой.

Согласно технологической карте строительства и армирования стен из газоблоков из изделий Ø 500 — Ø 600 рекомендуется армирование через каждые три ряда высоты (для блоков h 250).

Армирование стержнями

Технология армирования стеновых конструкций из газобетона отличается от описанной в СНиП 3.03.01-87 и связана с тем, что толщина клеевого шва для газобетона не должна быть более 3 мм. В то время как для кладки из камней правильной формы толщина горизонтального шва не более 12 мм (при армировании кладки — не более 16).

Для укладки брусков в стены толщиной более 200 мм, отступив от краев блока — 60, с помощью пазореза сделать два вырубки 25х25. Отличие от армирования конструкций из других материалов заготовки — допускается не использовать поперечины: по углам прорезаны пазы закруглением, арматура Ø8 в кругах загибается на место.

Перед укладкой арматуры пазы очищают от пыли, увлажняют, заливают клеем, который должен полностью покрывать арматуру — это обязательное условие предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего необходимо разгладить и разгладить.

Упрощенный вариант усиления муфт

Перед укладкой арматуры пазы очищают от пыли, увлажняют, заливают клеем, который должен полностью покрывать арматуру — это обязательное условие предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего необходимо разгладить и разгладить.

В технических решениях целесообразно армировать кладку под оконными отсеками арматурой класса АIII Ø 6-8 мм, отводя ее на 50 см от оконного проема. Армирование выполняется описанным выше способом: стержни помещаются в стержни, залитые клеем.

Видео: армирование стен из газобетона:

Армирование сеткой

Считается, что армирование можно производить армирующей сеткой. Обязательным условием выбора сетки является ограничение толщины клеевого шва, необходимость защиты металла от коррозии и обеспечение хорошей теплоизоляции по поперечной арматуре (отсутствие «мостиков холода»).

Предлагается использовать армирующую сетку с ячейками 5х5 см или армирующую сетку из стекловолокна. Рекомендуется устанавливать на расстоянии 5 см от внешнего края внешней стены.

Следует отметить, что диаметр стержней арматурной сетки от 3 мм и выше приведет к увеличению толщины горизонтальных швов: сетка укладывается на слой клея, сверху наносится еще один слой, затем блоки монтируются.

Армирование стен арматурной сеткой. Не предусмотрено в альбомах технических решений по армированию.
