Армирование ленточного фундамента своими руками: схемы, расчет диаметра арматуры, расположение по углам и в подошве

Схема армирования

Положение арматуры в основании полосы в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу на морозе давят подъемные силы, сверху — нагрузка от дома. При этом почти не нагружается центральная часть ремня. Для компенсации действия этих двух сил обычно изготавливают два рабочих армирующих пояса — вверху и внизу. Для фундаментов небольшой и средней глубины (до 100 см) этого достаточно. Для глубоких ремней требуется 3 ремня: слишком большая высота требует усиления.

Для большинства ленточных фундаментов армирование выглядит так

Чтобы рабочая фурнитура находилась в нужном месте, их фиксируют определенным образом. И они делают это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении — они создают конструкцию, поэтому такой вид арматуры называется конструкционным.

Для ускорения работы при вязании армирующего пояса используются фиксаторы

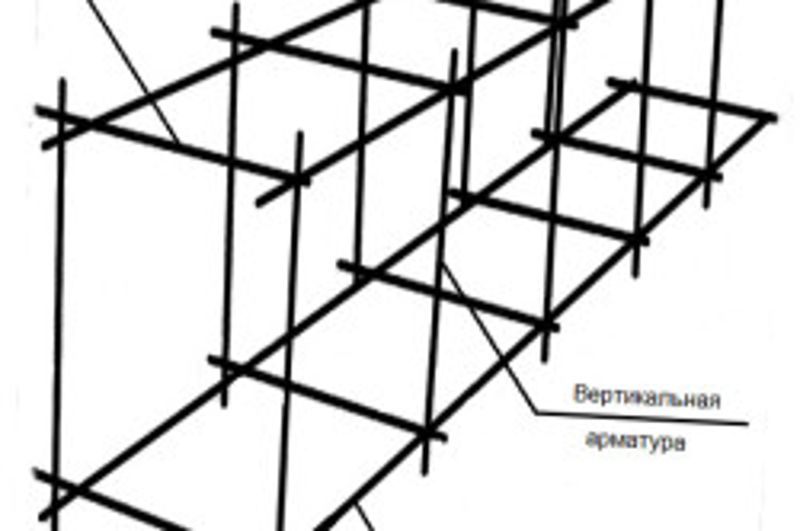

Как видно на схеме армирования ленточного фундамента, продольные (рабочие) арматурные стержни связаны горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — струбцины. С ними проще и быстрее работать, а конструкция надежнее.

Какая арматура нужна

Для ленточного фундамента используется стержень двух типов. Для продольных, несущих основную нагрузку, требуется класс AII или AIII. К тому же профиль обязательно ребристый — он лучше сцепляется с бетоном и нормально передает нагрузку. Для структурных перемычек требуется более дешевое армирование: первоклассное гладкое покрытие AI толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стекловолокна. По заверениям производителей он имеет лучшие прочностные характеристики и более долговечный. Но многие дизайнеры не рекомендуют использовать его в фундаменте жилых домов. По нормам он должен быть железобетонным. Характеристики этого материала известны и рассчитаны давно, разработаны специальные армирующие профили, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Классы и диаметры арматуры

Как будет вести себя бетон в паре со стекловолокном, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара выдержит нагрузки — все это неизвестно и не изучено. Если хотите поэкспериментировать, используйте стекловолокно. Нет, возьми железную фурнитуру.

Какую арматуру используют?

Первый шаг в создании армирования — это выбор армирования. По материалу изготовления арматура фундаментных каркасов делится на металлическую и композитную. У каждого из этих вариантов есть свои плюсы и минусы.

Металлическая

Металлические прутья давно используются при строительстве фундаментов.

Это проверенный классический вариант материала. При строительстве частных домов используется металлическая фурнитура по ГОСТ 5781-82.

Фитинги, соответствующие этому стандарту, делятся на 6 классов. Чем выше марка, тем прочнее материал.

В малоэтажном строительстве используется в основном материал 3 класса диаметром 12-18 мм. Из него делают продольные элементы каркаса, которые несут основную нагрузку арматуры.

Для хомутов, перемычек и дополнительных элементов используется первоклассная гладкая арматура. Он дешевле более прочных аналогов, при этом хорошо складывается, облегчая работу мастера.

Композитная

это современный материал, который используется в строительстве бетонных конструкций только в последние годы.

Основой сырья для производства композитных прутков могут быть:

• базальтовый пластик;
• углеродное волокно;
• стекловолокно.

Композитная арматура дороже металлической. Но его популярность растет, так как он имеет все более привлекательные черты. Из трех основных вариантов композитного материала самой востребованной стала арматура из стекловолокна. Его цена ниже стоимости двух других вариантов, а показатели прочности достаточно высокие.

Композиционный материал, в отличие от металла, обладает низкой теплопроводностью. Таким образом, каркасы из него не увеличивают уровень теплопотерь здания через фундамент. Кроме того, композитные стержни нечувствительны к перепадам температуры и высокой влажности. Поэтому он более стойкий.

Основные отличия композитного материала (полимера) от металла:

1. Композитные бруски можно только клеить, сваривать нельзя.
2. Полимерные материалы теряют эластичность при сильном нагревании, чего не бывает с металлом.
3. Эластичность стекловолокна в нормальном состоянии в несколько раз ниже, чем у металла.
4. Стекловолокно является негорючим материалом с низким уровнем горения, а металл — негорючим материалом.
5. По теплопроводности побеждает стекловолокно.
6. Композитная броня не проводит электричество.
7. Стекловолокно не подвержено коррозионным процессам.
8. Полимерные стержни в 3,5 раза легче металлических.
9. Предел прочности композитной арматуры на порядок выше.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТом или СНиП. Армирование — не исключение. Регулируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное необходимое количество арматуры: оно должно составлять не менее 0,1% площади поперечного сечения фундамента.

Определение толщины арматуры

Поскольку ленточный фундамент в сечении имеет форму прямоугольника, площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см в ширину, площадь будет 80 см * 30 см = 2400 см2.

Теперь нам нужно найти общую площадь арматуры. Согласно СНиП он должен быть не менее 0,1%. В данном примере это 2,8 см2. Теперь методом выбора определяем диаметр стержней и их количество.

Цитаты из СНиП, связанные с армированием (для увеличения изображения щелкните по нему правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Его площадь поперечного сечения составляет 1,13 см2 (рассчитывается по формуле площади круга). Получается, что для того, чтобы дать рекомендации (2,8 см2), нам понадобится три стержня (или это еще называют «нитью»), так как двух явно недостаточно: 1,13 * 3 = 3,39 см2, что больше 2,8 см2, который рекомендует СНиП. Но разделить три пряди на два ремня не получится, да и нагрузка будет значительной с обеих сторон. Поэтому укладывают четыре, что дает солидный запас прочности.

Чтобы не зарывать в землю лишние деньги, можно попробовать уменьшить диаметр арматуры — рассчитайте ниже 10 мм. Площадь стержня 0,79 см2. Если умножить на 4 (минимальное количество рабочих арматурных стержней для ленточного ткацкого станка), мы получим 3,16 см2, что достаточно даже с запасом. Так, для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента для коттеджа осуществляется прутьями с разным типом профиля

Мы разобрались, как рассчитать толщину продольной арматуры для ленточного фундамента, необходимо определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров также существуют методы и формулы. Но для небольших построек это проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветками не должно быть более 40 см и руководствуются этим параметром.

Как определить, на каком расстоянии нужно укладывать арматуру? Чтобы сталь не корродировала, ее нужно укладывать в толщу бетона. Минимальное расстояние от края — 5 см, исходя из чего рассчитывается расстояние между планками: как по вертикали, так и по горизонтали оно на 10 см меньше размера ленты. Если ширина фундамента 45 см, получается, что между двумя нитями будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными стержнями

Если наша лента 80 * 30см, продольное армирование находится на расстоянии 20см (30см — 10см). Поскольку для фундамента среднего фундамента (высотой до 80 см) требуются два армирующих пояса, поэтому один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт тоже есть в СНиП — этап монтажа вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Рассчитали армирование ленточного фундамента своими руками. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы полагались на то, что по этим параметрам определялся размер ленты.

Земляные и подготовительные работы

Одно из преимуществ ленточного фундамента — относительно небольшая протяженность насыпи. Пара человек, работая в день с небольшими перерывами, без проблем смогут выкопать яму подходящего размера на нормальном грунте. Когда яма будет готова, можно приступать к ее ремонту.

Первым делом нужно сделать подушку для основы. Благодаря ему снижается негативное влияние грунтовых вод на фундамент, а нагрузка от самого фундамента и всего здания распределяется по земле максимально равномерно. Здесь можно использовать разные материалы. Чаще всего используется песок или щебень. Они хорошо справляются со своей функцией — главное, чтобы толщина подушки была не менее 15-20 сантиметров.

Но некоторые специалисты рекомендуют бетонную площадку. Да, стоит дороже. Дорогой бетон и необходимость усиления подушки значительно увеличивают затраты и время строительства. Но в результате вы получаете максимально надежный фундамент под фундамент, гарантирующий его прослужить долгие годы. Поэтому можно с уверенностью сказать, что эти деньги не пропадут даром.

Пример устройства армированного ленточного фундамента

Если работы ведутся на слабом и тяжелом грунте или планируется строительство тяжелого кирпичного дома, но по каким-то причинам использование монолитного фундамента нежелательно, то можно использовать ленточный фундамент с подошвой. Расширение (стекло) позволяет значительно снизить нагрузку на землю. Конечно, не стоит забывать об армировании фундаментного стекла: на тяжелых грунтах оно будет исправно выдерживать значительные растягивающие и изгибающие нагрузки. Очень важно обеспечить ему достаточную прочность.

При использовании фундамента с подошвой увеличьте объем выемки. Кроме того, придется потратиться еще и на усиление подошвы ленточного фундамента — если оно выйдет из строя, это приведет к преждевременному разрушению всей конструкции.

Поверх готовой подушки устанавливается опалубка. При выборе ширины учитывайте, что готовый фундамент должен быть на 10-15 сантиметров толще внешних несущих стен.

Следующий этап — гидроизоляция. Некоторые строители используют рубероид, но это довольно дорогой материал. А большой вес затрудняет процесс укладки. Поэтому использовать строительный полиэтилен вполне можно. Да, он менее устойчив. Но ведь это нужно всего на несколько дней, чтобы цементное молоко не ушло в песок. Поэтому подойдет дешевый и легкий полиэтилен. Укладывается поверх опалубки. По швам больше перекрыть — не менее 10-15 сантиметров — и заклеить широким скотчем.

На этом подготовительные работы завершены. Теперь поговорим о заливке и укреплении фундамента своими руками.

Инструменты, используемые для соединения арматурных прутьев

Сварка не так практична, как приклеивание ленточного фундамента. Узлы при вязании создают высокую прочность. К тому же нет необходимости приглашать сварщика, а это снижает затраты на возведение фундамента.

Арматурный каркас собирается в опалубке или рядом с ней. Вязание можно производить вручную (в перчатках) или использовать специальные инструменты:

1. Пистолет для вязания — лучший скоростной вариант. Но в труднодоступных местах пистолет очень неудобен. Второй его недостаток — огромный расход ниток. И третье — отличная цена. Хороший пистолет будет стоить 30 тысяч рублей, китайский вариант хоть и будет дешевле, но прослужит недолго, хватит на фундамент.
2. Вязание. Внешне он напоминает загнутый и острый гвоздь, у которого головка превращена в ручку. Их часто используют в отвертке, запирая ее в патроне. Промышленность производит винтовые крючки. Они удобны в использовании, но работают слишком медленно и образуются длинные очереди.
3. Популярные приспособления для вязания. Если подходящих инструментов нет, воспользуйтесь плоскогубцами или крючком, который легко сделать обычным гвоздем. К сожалению, эти инструменты не приведут к качественному результату, а метод вязания ухудшит прочность всей конструкции.

Обустройство опалубки и подушки

Для устройства опалубки используются плиты OSB, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не гнуться под его давлением. Чем выше фундамент, тем прочнее потребуется материал.

Сборка опалубки в несколько этапов:

• шаг 1. Установка распорок по периметру траншеи (длина распорок вдвое больше допустимой высоты фундамента). Их следует размещать, отступив от низа фундамента на 70% его высоты. В дальнейшем они будут держать деревянную основу.
• 2 этап. Монтаж опалубки из выбранного материала. Стоит закрепить отдельные деревянные элементы изнутри опалубки, чтобы впоследствии ее можно было без проблем демонтировать. Готовое основание должно иметь зазоры не более 0,3 см, чтобы избежать протечек бетона и деформации готовой конструкции.
• шаг 3. Перед началом бетонных работ смажьте внутреннюю часть опалубки техническим маслом. Это обеспечивает легкий демонтаж опалубки после затвердевания бетона.

Далее следует песчаная подушка. Его толщина варьируется в пределах 200 мм. В этом случае песок следует предварительно утрамбовать. Для быстрого трамбовки достаточно смочить песок водой.

Технология сборки армирующей конструкции

Арматурный каркас для ленточного фундамента собирается после установки опалубки. Лучше всего это делать прямо в окопах. Поэтому конструкцию не нужно перемещать, что также исключает небольшие смещения стержней. Но это не всегда возможно. Если лента глубокая и узкая, работать стержнями внутри траншеи неудобно. Затем используется другой прием. К поверхности приклеиваются фрагменты конструкции. Лучше всего где-нибудь возле окопа. Затем их переносят в яму, кладут в нее и соединяют между собой. Так работать проще, но может мешать то, что конструкция тяжелая, носить ее неудобно. И делать это нужно максимально аккуратно. Оба эти варианта имеют свои преимущества и недостатки. Какой из них использовать, мастера решают на месте. Решение принимается с учетом условий, в которых вам предстоит работать.

Разберем подробно два способа, как правильно проработать арматуру для ленточного фундамента в траншее.

Способ 1

Все операции выполняются в следующей последовательности.

1. На дно ямы ставим опоры так, чтобы штанги поднимались не менее чем на 50 мм. В противном случае фрагменты кирпича будут в порядке.
2. Над опорами располагаем продольные стержни первого бронепояса.
3. Укладываем и закрепляем на уложенные стержни поперечные элементы.
4. Если использовались поперечные зажимы, наденьте второй бронепояс и закрепите их. Для поперечин все так же. Но продольные стержни сверху не укладываем, а привязываем к стойкам.

Какой бетон выбрать?

Прежде чем определиться с маркой бетона, необходимо знать назначение будущего здания, а также то, какую нагрузку выдержит фундамент, то есть основная опора. Большое значение придается свойствам земли, имеющейся на участке.

Для кирпичных построек высотой 2 этажа и выше потребуется бетон В25 (М350), а для деревянных стен марки: В12,5 (М150) или В15 (М200).

Состав бетонной смеси стандартный: цемент, песок, щебень и вода. Для повышения прочностных характеристик будущей конструкции рекомендуется использовать специальные добавки. Строгое соблюдение пропорций компонентов и тщательное соединение гарантируют однородную и высококачественную смесь.

Армирование углов

При возведении ленточного фундамента самым слабым местом являются углы и уступ стен. В этих местах подключаются нагрузки от разных стен. Для того, чтобы их успешно перебросили, необходимо правильно связать арматуру. Просто воткнуть его в розетку неправильно — этот метод не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются загибы — Г-образные зажимы, либо продольные нити растягиваются на 60-70 см и загибаются за угол

Чтобы избежать такой ситуации, при армировании углов используются специальные схемы — брус загибается из стороны в сторону. Это «перекрытие» должно быть не менее 60-70 см. Если длины продольного стержня для изгиба недостаточно, используйте L-образные зажимы со сторонами не менее 60-70 см, показанные на фото ниже.

По такому же принципу усилены плечи пилонов. Также рекомендуется брать арматуру с запасом и складывать. Также возможно использование L-образных зажимов.

Схема усиления уступа стен в ленточном фундаменте (для увеличения изображения щелкните по нему правой кнопкой мыши)

Примечание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое. В этих местах они уже становятся рабочими: участвуют в перераспределении нагрузки.

Как правильно изготовить каркас?

Прежде чем приступить к армированию ленточного фундамента, следует изучить подходящие чертежи каркаса. На самом деле от прочности каркаса зависит, прослужит ли основание много десятилетий или будет покрыто трещинами очень ранней весной из-за сезонных колебаний уровня грунта.

Схема армирования ленточного фундамента

Чтобы не запутаться в производстве, нужно запомнить некоторые правила:

1. Нахлест (расстояние от точки вязания до края стержня) должен быть не менее 5 сантиметров.
2. На угловых соединениях стержни, идущие перпендикулярно, должны быть соединены друг с другом — ни в коем случае нельзя использовать два отдельных блока, которые не соединены друг с другом. Идеальным решением станут уголки, выполненные фальцованной арматурой — такая схема армирования фундамента самая надежная. Но для этого необходимо иметь специальное оборудование, если арматура имеет диаметр 14 миллиметров и более, то меньшие диаметры можно гнуть в домашних условиях.
3. Соединения проводов должны быть прочными — при использовании вязального крючка полностью затяните проволоку, чтобы не было свободного пространства между зажимом и основной вставкой. Также проверьте рукой, не двигается ли зажим от прикосновения, следует произвести дополнительную обвязку проволокой.
4. Перехлест при армировании должен составлять 40-50 диаметров арматуры. Между соседними шатунами и верхним и нижним слоями должен быть зазор согласно конструкции.
5. Арматурный каркас необходимо выровнять в опалубке. Также необходимо позаботиться о бетонном покрытии для армирования, выполненном согласно требованиям чертежа. Следует помнить, что минимальное покрытие равно диаметру арматуры.

Схема углового армирования

Гибка всех элементов для усиления фундамента выполняется в холодном состоянии. Ни в коем случае не нагревайте арматуру, так как это приведет к потере ее прочности.

Схема армирования швов

Как видите, правила максимально простые. Но некоторые неопытные строители не подозревают и не забывают об их существовании. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы значительно сокращается.

Армирование подошвы ленточного фундамента

На почвах с не очень высокой несущей способностью, на тяжелых почвах или под тяжелыми домами ленточный фундамент часто делают с подошвой. Он передает нагрузку на большую площадь, что придает фундаменту большую устойчивость и уменьшает просадку.

Чтобы подошва не развалилась из-за давления, ее также необходимо укрепить. На рисунке показаны два варианта: один и два продольных бронекорда. Если почвы сложные, с сильной склонностью к зимней варке, можно укладывать две ленты. При нормальных и средне богатых почвах хватит и одного.

Арматурные стержни, вытянутые в длину, находятся в рабочем состоянии. Их, что касается ленты, принимают во второй или третий класс. Они расположены на расстоянии 200-300 мм друг от друга. Их связывают бруски небольшой длины.

Два способа усиления основания ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), сечения конструктивны и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы прикрыть крайние стержни. Связал каждого ниткой для вязания.

Если подошва широкая (гибкий рисунок), поперечное армирование в подошве тоже работает. Он сопротивляется попыткам почвы «разрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Армирование углов и мест примыкания ленточного фундамента

Как правило, последовательность сборки арматурного каркаса фундамента заключается в последовательной сборке прямых участков и их стыковке по углам фундамента и в точках опоры внутренних перегородок. На эти участки стоит обратить особое внимание, так как здесь возникают основные напряжения изгиба и сдвига.

Армирование углов ленточного фундамента и опорных точек стен осуществляется с помощью жестких ножек, хомутов в форме Г и У.

При использовании жесткой стопы для покера с длиной рабочего стержня не менее 35d сложенная часть якоря располагается так, что внешние стержни соединяются в обоих направлениях, а внутренние стержни привариваются к внешним стержням. Таким образом можно избежать распространенной ошибки в армировании: отсутствия связи между внешними и внутренними элементами. В местах изгиба внутрь укладывается вертикальная арматура.

Принцип установки L-образного зажима аналогичен, только вместо стопы используется изогнутый стержень со стороной не менее 50 d рабочей арматуры. Здесь также внутренние стержни одного направления соединены с внешними стержнями другой стороны. U-образные зажимы позволяют соединять внешний и внутренний стержни параллельно в одном направлении для соединения с внешним стержнем, расположенным перпендикулярно в другом направлении. Два таких зажима используются по углам фундамента, только один — на стыке стены.

Возникает вопрос, как правильно согнуть арматуру для фундамента. Для этого используется специальное устройство — гибочный станок арматуры, состоящий из трех стержней разного диаметра, жестко закрепленных на устойчивом основании, в основном из стали. Такое приспособление можно изготовить самостоятельно или приобрести в магазине.

Пошаговая инструкция по укладке и вязке арматуры

связать арматурную клетку и уложить ее на место для одного человека довольно сложно и неудобно. Лучше всего работать в команде из двух-трех человек.

Самый простой и удобный способ — связать арматуру на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический каркас нужно в определенной последовательности:

1. Арматурные стержни готовы. Для этого нужно отрезать длинные стержни до нужной длины.
2. На ровную площадку кладут два длинных стержня и выравнивают их концы.
3. Отступив от края прутьев примерно на 20 см, горизонтальные распорки привязывают с двух сторон одним из способов.
4. Соблюдая расстояние от 20 до 40 см, свяжите аналогичные распорки по всей длине. В результате получается каркасный элемент.
5. Чтобы получить вторую часть, нужно повторить действия.
6. Далее нужно скрепить обе детали между собой. Для этого по краям конструкций подвязывают две горизонтальные распорки.
7. Теперь таким же образом обвязывается каркас по всей длине.
8. В нижней части траншеи устанавливаются подкладки высотой около 5 см, на этих накладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливаются опоры, которые будут удерживать сетку в нужном положении.
9. Кроме того, измеряются незакрепленные углы и стыки и отрезаются соответствующие куски арматуры. С помощью этих сегментов решетки, собранные на земле, будут соединены в единую конструкцию.
10. Армирование вяжется методом внахлест. Сначала связываются нижние витки, затем пропускаются стойки и, наконец, обрабатываются верхние витки.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько вам потребуется продольных элементов. Они адаптируются по всему периметру и под стенами. Длина ленты будет длиной арматурного стержня. Умножив его на количество витков резьбы, получается необходимая длина рабочего якоря. Затем к полученной фигуре прибавьте 20% — запас на стыки и нахлёстки. Именно столько в метрах вам понадобится рабочая фурнитура.

Посчитайте по схеме, сколько продольных ниток, затем посчитайте, сколько строительных стержней потребуется

Теперь необходимо рассчитать количество конструктивного усиления. Считайте, сколько должно быть поперечных перемычек: длину ленты разделите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиП). Затем посчитайте, сколько времени нужно на изготовление перемычки (сложите ширину каркаса арматуры с высотой и увеличьте ее вдвое). Полученная цифра умножается на количество перемычек. Также добавьте к результату 20% (для соединений). Это будет количество конструктивного армирования для армирования ленточного фундамента.

По аналогичному принципу подсчитайте количество, необходимое для усиления подошвы. Собрав все вместе, вы узнаете, сколько арматуры нужно для фундамента.

О выборе марки бетона для фундамента вы можете прочитать здесь.

Вязка арматуры под ленточный фундамент

Для заливки фундамента небольшого сооружения подойдет композитная и металлическая арматура, обе технологии доступны ниже в отдельных разделах. В этом видео представлена ​​одна из техник вязания.

Посмотрите это видео на YouTube

Правильный метод легче выбрать, ознакомившись со всеми вариантами.

Работа с металлической арматурой

Типовой алгоритм армирования крючком

Для этой техники вам нужно будет своими руками вырезать кусочки длиной 28 ± см. Далее нить складывают пополам и продевают (1) так, чтобы при вязании петля находилась выше внахлест армирования. Скручивание выполняется ручным инструментом или подходящей техникой. В любом из вариантов необходимо точно измерить прилагаемые силы, чтобы не сломать застежку. По окончании основной операции выступающие части проволоки своими руками продевают в решетчатую конструкцию.

Различные техники привязки арматуры на перекрестках

В этом примере используются плоскогубцы. Этот инструмент пригодится при работе с толстой нитью для создания сложных узлов. Учтите, что некоторые из вышеперечисленных вариантов жестко не фиксируют арматуру. Они позволяют перемещать стержни в одном из направлений (вертикальное / горизонтальное).

Довожу до вашего сведения! Использование проволоки имеет следующие преимущества перед сваркой. Позволяет обеспечить небольшую мобильность узлов подключения. Это пригодится в процессе заливки слоя бетона, чтобы конструкция под фундаментом не повредилась небольшими деформациями.

Детали с петлями обрабатываются быстро и точно

В наше время часто применяют армирующую сетку с помощью пластиковых хомутов. Эти универсальные зажимы подходят для разных сечений арматурных элементов. Они мало весят, не пачкают руки и устанавливаются без использования специальных приспособлений и инструментов. Такие зажимы сохраняют необходимую подвижность арматурных стержней.

Единственный существенный недостаток — более высокая стоимость по сравнению с металлической проволокой. Специалисты отмечают, что необходимо помнить об относительно низком сопротивлении швов до момента схватывания строительной смеси. Также следует учитывать повышенную хрупкость полимерных изделий при понижении температуры ниже 0 ° С.

Довожу до вашего сведения! Если нет существенных бюджетных ограничений, можно приобрести прочные пластиковые хомуты с металлическим сердечником.

Такие пластиковые вставки используются для фиксации решетки каркаса в определенном положении

Такие изделия выпускаются в широком ассортименте. Их используют в углах и опорных конструкциях.

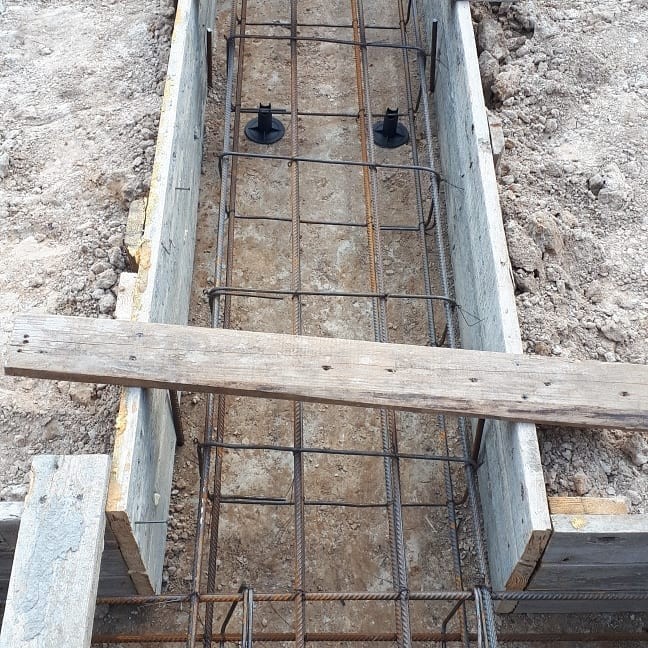

Оптимальное расстояние (около 50 мм) от арматуры до опалубки обеспечивается вставками
Вместо завязывания узла используются специальные стальные монтажные кронштейны

С помощью таких изделий установка ускоряется. Но эти застежки дороже вязальных ниток.

Вязка стеклопластиковой арматуры

Использование композитного армирующего материала ограничивается описанными выше правилами. При выборе этого варианта абсолютно необходим точный профессиональный расчет. Равномерное распределение нагрузки особенно важно при использовании армирования стекловолокном для ленточных фундаментов.

Довожу до вашего сведения! Как правило, расстояние между отдельными полимерными стержнями в каркасе устанавливается не менее 20-30 см. Только при возведении самых легких архитектурных сооружений оно увеличивается до 50-60 см.

Соединение композитной арматуры осуществляется пластиковыми застежками
Такие застежки тоже используются

Вставить стержни в такие зажимы вы сможете быстрее, чем при вязании арматурного каркаса традиционными «расходными материалами.

допускается использование алюминиевой проволоки, которая не повредит пластиковые поверхности. В процессе создания узлов используются те же приемы и приспособления, что и при работе с металлической арматурой.

Важно! При установке нижнего армирующего пояса под него устанавливаются полимерные опоры. Рекомендуется использовать небольшое расстояние между этими опорами. Этот раствор используется для общего укрепления стекловолоконного каркаса и предотвращения деформаций на этапе заливки тяжелой бетонной смеси. Эти же задачи решаются с помощью дополнительных креплений из металлической арматуры.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому главному процессу — армированию фундамента своими руками. В них используется арматура из стали и стекловолокна, остановимся на первом варианте, так как он будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматура толщиной 14-18 мм (в среднем ваш проект может быть другим);
• поперечные и вертикальные стержни диаметром 10-12 мм;
• стальная проволока для вязания;
• хорошие плоскогубцы или плоскогубцы (или очень сильные руки).

Важно: необходимо закрепить арматуру стальной проволокой для вязания, так как она имеет низкий коэффициент удлинения и достаточно прочная. Это значительно упростит сборку конструкции, но проволока никак не влияет на прочность фундамента, а лишь фиксирует арматуру перед заливкой фундамента.

ШАГ 1: произведите расчеты и закупите материалы. Подсчитать необходимое количество материалов очень просто. Поперечные стержни ставятся на расстоянии примерно 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров по высоте (не забудьте первый участок) и вертикальная — через 60 см. Длину стены разделите на количество перекладин и количество «уровней» продольной арматуры… Рассмотрим на примере фундамента 10х10 метров высотой 120 см:

• 1000см: 30см = 33 (количество поперечин на 1 ярус);
• 33 х 3 = 99 (количество поперечин на каждую сторону);
• 99 х 4 = 396 (все стержни с 4 сторон).

Теперь умножьте 396 на ширину фундамента (сделаем 70 см): 396 x 70 = 27720 см, вам нужно купить 277 метров арматуры. Аналогичные расчеты выполняем для продольной арматуры:

• 1000 х 2 = 2000 (один уровень);
• 2000 х 3 = 6000 (сбоку);
• 6000 х 4 = 24000 см (нужно покупать 240 метров).

И, конечно же, вертикальные элементы. Их разместят по обе стороны от фундамента с периодичностью через поперечную перемычку, то есть через 60 см:

• 2 х 17 = 34 (штук на сторону);
• 34 х 4 = 136 (штук на всю основу);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашей конструкции на пример и получаем правильный расчет элементов армирования ленточного фундамента дома. Не забывайте 5-8% за каждого пожарного».

ШАГ 2: У вас уже есть 5-6 см бетона на дне траншеи для выравнивания? Пропустить этот шаг. Если нет — засыпаем песком 15 см, затем бетоном 5 см, все выравниваем, не забываем про коммуникации и место для них. Если не хотите шутить, можно просто положить на дно толстую пленку ПВХ. Основная задача этого шага — выровнять почву и удержать немного воды, которая появится после заливки бетона.

ШАГ 3: Обвязка арматуры для ленточного фундамента. Это можно сделать в траншее или поблизости, если там неудобно стрелять или сама траншея слишком узка для проекта. В случае «удаленного» монтажа сразу нужно будет подумать, как опустить металл, чтобы не повредить конструкцию. Рассмотрим, как сделать арматуру фундамента своими руками:

1. Начнем с нижних перекладин. Располагаем их с шагом 30 см, над ними кладем 2 продольных арматуры, на «пересечениях» их соединяем вместе проволокой.
2. Перейдем к вертикальным перемычкам. Продеваем вертикальный элемент через 1 поперечный, соединяем.
3. Ставим еще 2 уровня, отодвигаясь на 40 см вверх.

Примеры неправильной привязки арматуры

Веревка запрещена
Небольшой перелив

Без сварки

Важно: оставляйте 20 см после каждого соединения, так как арматура может немного сместиться при заливке фундамента под ее нагрузкой. Необязательно плотно зажимать вязальную нить, можно дать ей немного «поиграть», так будет правильнее.

Опускаем раму в траншею (если сборки там не было), отступив сантиметров на 5 от опалубки, закрепив любым удобным способом.

Правильная схема армирования фундамента и примеры крепления арматуры

Скручиваем инструментом
Кабельные стяжки

Приятно небрежно
Вязание

Схема скручивания

У вас получится 4 «блока», длина и ширина одной стороны которых будет минус 5 см со всех сторон. Далее мы рассмотрим, как правильно их соединить между собой и укрепить углы, на которые приходится большая часть всей нагрузки.

Стандарт — не правило

При устройстве ленты фундамента из арматуры вяжется пространственный каркас. При закладке фундамента небольшого одноэтажного дома (сечение малого фундамента 600х400 мм) подходят стандартные параметры:

• На горизонтальных несущих рельсах применяется арматура 12-14 мм;
• Тонкие стержни диаметром 8-12 мм вяжутся перпендикулярными перекладинами, так как на них нет большой весовой нагрузки;
• Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200 × 200 мм и не более 500 × 500 мм. Обычно это расстояние выдерживается величиной 300х400х400 мм между осями, где 300 — показатель длины.

Углы вязания — довольно важная петля (а точнее узелок). Помимо космического каркаса можно уложить несколько стержней так, чтобы на пересечении образовался правильный треугольник. Концы делают не короче 150 мм, загибают и вяжут нитью в двух местах параллельно продольным стержням. Их укладывают по углам фундамента, на верхнем и нижнем уровне каркаса.

Схема армирования швов.
Армирование углов.
Армирование тупых углов.
Техника плетения нитками.

В некоторых случаях допускается установка дополнительных стержней диаметром 14-16 мм по периметру всего основания. Это делается только при чуть больших нагрузках по площади всего каркаса. Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырех горизонтально лежащих стержней, их устанавливают поперечно, на нижнем уровне самого каркаса. Арматуру нужно соединить с основным каркасом за одно целое, доходя до углов.

Версии за рамками дизайна — отдельная тема. При изготовлении каркаса следует помнить, что длина коротких краев поперечной арматуры должна соответствовать простой формуле: диаметр, умноженный на 3. Например, для стержня 10 мм выходы делают на 25-30 мм от внешнего края. При ячейке 40 × 40 см нарезают с допуском 5,5-6 см.

Фотография космической рамки.

Расчет проволоки для каркаса

Как связать арматуру на полосатом фундаменте? Необходимо обеспечить соответствие характеристик ГОСТ 3282-74. Он подвергается термической обработке, после чего становится пластичным, не теряя своих прочностных свойств. Погрешность сечения не более 0,02 мм.

Типы разделения проволоки

По способу обработки:

• Отожженный;
• Не лечится.

Для сопротивления нагрузки:

• Группа I;
• Группа II.

При наличии защиты:

• Защищено;
• Не охраняется.
